Passiivinen palosuojaus

Rakennusten, rakenteiden ja teollisuuslaitosten passiivinen palosuojaus

Passiivinen palosuojaus on suunniteltu rajoittamaan palon vaikutuksia rakenteeseen sisällytettyjen materiaalien ja rakennejärjestelmien avulla. Toisin kuin aktiiviset järjestelmät, kuten hälyttimet, sprinklerit tai sammutuslaitteet, passiivinen suojaus ei tarvitse erillistä aktivointia toimiakseen tarkoitetulla tavalla.

Valitun järjestelmän mukaan passiivinen palosuojaus voi hidastaa palon leviämistä, suojata kantavia rakenteita, ylläpitää palo-osastointia sekä vähentää kriittisten laitteiden ja teknisten järjestelmien altistumista tulelle ja korkeille lämpötiloille.

Vitcas-valikoima sisältää tuotteita erilaisiin palo- ja lämpösuojaustarkoituksiin. Sementtipohjaisia suojapinnoitteita, paisuvia palomassoja, paloluokiteltuja silikoneja, palamattomia levyjä, eristehuopia ja suojatekstiilejä ei tule pitää keskenään vaihtokelpoisina. Jokainen tuote on valittava sen testatun tai ilmoitetun suorituskyvyn sekä suojattavan kohteen mukaan.

Teräs- ja betonirakenteiden sementtipohjainen palosuojaus

Sementtipohjaisia palosuojapinnoitteita käytetään rakenneosien suojaamiseen levittämällä sopivalle alustalle, kuten teräkselle tai betonille, suojaava kerros.

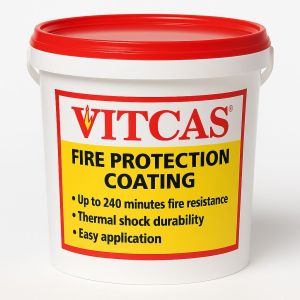

Vitcas FPC on lastalla levitettävä, palamattomaan vermikuliittiin ja sementtiin perustuva pinnoite. Se on suunniteltu teräs- ja betonirakenteiden passiiviseen palosuojaukseen ja tarjoaa määritellyissä hiilivety- ja selluloosapalotilanteissa jopa 240 minuutin palonkestävyyden.

Ruiskulevitystä edellyttäviin kohteisiin tarkoitettu FPC-S-sementtipohjainen ruiskutettava palosuojapinnoite on suunniteltu teräs- ja betonirakenteiden passiiviseen palosuojaukseen. Se soveltuu vaativiin käyttökohteisiin, kuten petrokemian laitoksiin, öljy- ja kaasulaitoksiin, varastosäiliöihin, paineastioihin ja kantaviin betonirakenteisiin.

Tarvittava pinnoitejärjestelmä, levityspaksuus ja palonkestoaika on aina määritettävä asianomaisen tuoteselosteen ja projektivaatimusten perusteella. Samaa palonkestoaikaa ei voida olettaa kaikille asennuksille.

Paisuvat palomassat saumojen ja rakojen palokatkoihin

Paisuvat palomassat on suunniteltu reagoimaan palo-olosuhteissa. Materiaalin laajentuessa se auttaa ylläpitämään palonkestävää estettä sopivissa saumoissa ja raoissa.

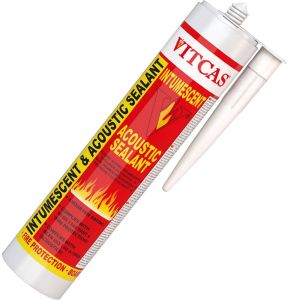

Vitcasin paisuva akustinen palomassa on tarkoitettu palonkestävään tiivistämiseen, ja se parantaa myös ääneneristystä. Tuotteen on määritelty muodostavan soveltuvissa käyttökohteissa jopa neljä tuntia kestävän palokatkon, esimerkiksi ovikarmien, ikkunalautojen ja muiden rakennesaumojen ympärillä olevissa sopivissa raoissa.

Paisuvia tuotteita saa käyttää vain niiden testatun tai määritellyn suorituskyvyn mukaisissa käyttökohteissa. Saumojen mitat, alustat ja järjestelmän rakenne voivat kaikki vaikuttaa palokatkon toimintaan.

Paloluokiteltu silikoni rakennesaumoihin

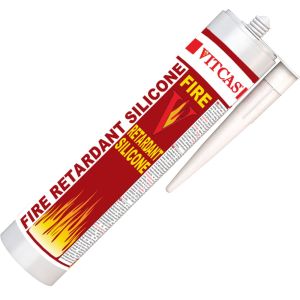

Paloluokiteltu silikoni tarjoaa joustavan tiivistysratkaisun rakennusten soveltuviin palosuojasaumoihin. Vitcasin paloluokiteltu silikoni on suunniteltu säilyttämään tiiviys- ja eristävyysominaisuutensa jopa neljän tunnin ajan tuotteelle määritellyissä olosuhteissa.

Sen käyttötarkoitus eroaa sekä paisuvasta palomassasta että yleiskäyttöisestä korkeiden lämpötilojen silikonista. Paloluokiteltu tiivistysmassa valitaan palonkestävän rakenteen osana osoitetun suorituskyvyn perusteella, kun taas lämmönkestävä tiivistysmassa voidaan valita ensisijaisesti käyttölämpötilan mukaan.

Korkeiden lämpötilojen silikoni ei automaattisesti ole paloluokiteltu, eikä paloluokiteltua silikonia ole välttämättä tarkoitettu jatkuvaan altistukseen uunilämpötiloissa.

Palamattomat palosuoja- ja rakennuslevyt

Palonkestävät ja palamattomat levyt voivat olla osa suojaavia rakennejärjestelmiä, kotelointeja ja korkeille lämpötiloille altistuvia rakenteita.

Vitcasin korkeiden lämpötilojen palosuojalevy on palamaton ja kipsitön levy, joka on luokiteltu A1-luokkaan standardin EN 13501-1:2019 mukaisesti. Levy kestää myös kuumuutta ja vettä, ja sitä voidaan käyttää yhteensopivien Vitcas-viimeistelytuotteiden kanssa soveltuvissa korkeiden lämpötilojen rakenteissa.

Muut valikoimaan kuuluvat levyt, kuten tulisijojen rakennuslevyt ja vermikuliittilevyt, tarjoavat lämmöneristystä ja korkeiden lämpötilojen kestävyyttä määriteltyihin käyttökohteisiin. Kunkin levyn käyttötarkoitus ja luokitus on tarkistettava ennen sen sisällyttämistä vaadittuun palonkestävään järjestelmään.

Korkeiden lämpötilojen eristehuovat

Korkeiden lämpötilojen eristehuopia käytetään kohteissa, joissa tarvitaan lämmöneristystä ja suojaa korkeilta lämpötiloilta. Vitcasin bioliukoisia kuituhuopia on saatavana enintään 1200 °C:n käyttökohteisiin. Valikoimaan kuuluu myös alumiinifoliolla päällystettyjä vaihtoehtoja, jotka heijastavat tehokkaammin lämpösäteilyä.

Tuotteet voivat tukea laitteiden ja korkeiden lämpötilojen prosessien lämpösuojausta, mutta korkea käyttölämpötilaluokitus ei automaattisesti tarkoita testattua palonkestävyysluokitusta. Kun projekti edellyttää määriteltyä passiivisen palosuojauksen kestoa, on käytettävä materiaaleja ja järjestelmiä, joiden palotekninen suorituskyky kyseisessä käyttökohteessa on dokumentoitu.

Paloa ja kuumuutta kestävät kankaat

Valikoimaan kuuluu myös lasikuitu-, silikakuitu- ja pinnoitettuja korkeiden lämpötilojen kankaita lämpösuojaukseen, suojaverhoihin, eristysvaippoihin, joustaviin liitoksiin ja teollisuuden erikoissovelluksiin.

Saatavana on muun muassa polyuretaanipinnoitettua lasikuitukangasta, silikonipinnoitettua lasikuitukangasta, vermikuliittipinnoitettua lasikuitua ja silikakankaita. Tuotteen mukaan materiaalit tarjoavat erilaisia yhdistelmiä lämmön-, liekin-, kulutuksen-, kemikaalien- tai säänkestävyyttä.

Esimerkiksi vermikuliittipinnoitettu lasikuitukangas soveltuu vaativiin kohteisiin, kuten teollisuusuunien oviverhoihin, joissa tarvitaan suojaa suoralta liekiltä. Muita pinnoitettuja kankaita käytetään joustavissa liikuntasaumoissa, eristysvaipoissa ja teollisuuden lämpösuojissa.

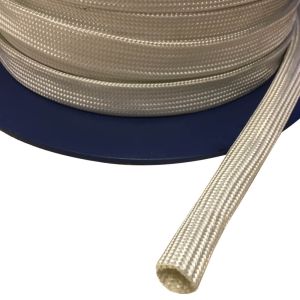

Kaapeleiden, letkujen ja teknisten järjestelmien suojasukat

Lasikuituiset suojasukat tarjoavat lämpö- ja mekaanista suojaa kaapeleille, letkuille, putkille ja vastaaville teknisille järjestelmille vaativissa ympäristöissä.

Tuotteen mukaan suojasukat voivat suojata korkeiden lämpötilojen, hankauksen, syövyttävien nesteiden tai muiden käyttöolosuhteiden vaikutuksilta. Tämä on erityisen tärkeää teollisuuslaitoksissa ja -laitteissa, joissa sähkö-, koneisto- ja prosessijärjestelmät kulkevat kuumuudelle alttiiden alueiden läpi.

Suojasukkaa ei tule kuvata palokatkona tai paloluokiteltuna läpivientijärjestelmänä, elleivät tuotetiedot nimenomaisesti tue tällaista suorituskykyä.

Korkeiden lämpötilojen tiivistysmassat passiivisessa palosuojauksessa

Jotkin korkeiden lämpötilojen tiivistysmassat voivat soveltua palo- ja lämpösuojauskohteisiin, kun niiden määritellyt ominaisuudet ja alustat ovat käyttötarkoitukseen sopivia.

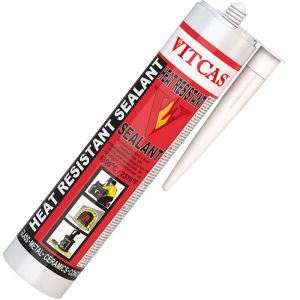

Vitcas HRS -lämmönkestävä tiivistysmassa kestää jatkuvaa altistusta enintään 1300 °C:n lämpötilassa. Se on suunniteltu yhteensopivien keraamisten materiaalien, metallien, silikapohjaisten materiaalien ja lasin kiinnittämiseen, saumaamiseen ja palotiivistämiseen.

Korkeiden lämpötilojen kestävyys ja testattu palonkestävyysluokitus eivät kuitenkaan ole sama ominaisuus. Kun rakennesaumalta, läpivienniltä tai palo-osaston rajalta edellytetään määriteltyä palonkestoaikaa, on käytettävä kyseiseen palosuojausvaatimukseen nimenomaisesti määriteltyä tuotetta ja järjestelmää.

Passiivinen palosuojaus teollisuuden ja kaupallisten kohteiden sovelluksissa

Valitun tuotteen ja palosuunnitelman mukaan Vitcas-materiaaleja voidaan käyttää muun muassa seuraavissa kohteissa:

• teräksisten kantavien rakenteiden palosuojaus;
• betonirakenteiden palosuojaus;
• petrokemian sekä öljy- ja kaasuteollisuuden laitokset;
• varastosäiliöt ja paineastiat;
• palonkestävät saumat ja raot;
• palokatkot ja palo-osastot;
• laitteiden ja putkistojen koteloinnit;
• LVI-kanavistot ja niihin liittyvät tekniset järjestelmät;
• sähkö- ja koneteknisten järjestelmien alueet;
• korkeiden lämpötilojen eristysjärjestelmät;
• teollisuusuunien ja laitteiden suojaverhot;
• kaapeleiden, letkujen ja putkistojen lämpösuojaus.

Tarvittava tuote määräytyy suojattavan kohteen ja paloteknisen tavoitteen mukaan. Kantavan teräsrakenteen palosuojaus, joustava paloluokiteltu sauma, lämmöneristyskerros ja teollisuusuunin suojaverho ovat hyvin erilaisia käyttökohteita, vaikka niissä kaikissa suojaudutaan tulelta tai korkeilta lämpötiloilta.

Passiivisten palosuojausmateriaalien valinta

Passiiviset palosuojaustuotteet tulee valita järjestelmältä vaaditun suorituskyvyn, ei pelkän lämpötilankeston perusteella.

• Palosuojauksen tavoite – määritä, tarvitaanko kantavien rakenteiden suojausta, palokatkoa, palo-osastointia, lämmöneristystä, pintasuojausta vai laitteiden ja teknisten järjestelmien suojausta.
• Vaadittu palonkestävyys – kun kohteelta vaaditaan tiettyä palonkestoaikaa, varmista yksittäisen tuotteen tai koko järjestelmän dokumentoitu suorituskyky.
• Paloaltistus – huomioi sovellettavat palotilanteet, kuten selluloosa- ja hiilivetypaloaltistus.
• Alusta – varmista yhteensopivuus teräksen, betonin, muurauksen, levyjen, metallin, lasin, eristeiden ja muiden käytettävien materiaalien kanssa.
• Levitys- tai asennusmenetelmä – selvitä, edellyttääkö järjestelmä lastalevitystä, ruiskulevitystä, tiivistämistä, levyjen asentamista, käärimistä vai muuta menetelmää.
• Sauman liike – määritä, edellyttääkö palosuojasauma joustavuutta vai soveltuuko siihen jäykkä materiaali.
• Ympäristöolosuhteet – huomioi kosteus, sääolosuhteet, kemikaalit, hankaus, iskut ja muut käyttöolosuhteet tuotemääritysten mukaisesti.
• Asennusvaatimukset – noudata valitulle materiaalille määriteltyjä esikäsittely-, paksuus-, kovettumis- ja viimeistelyvaatimuksia.

Erittäin korkeaa käyttölämpötilaa kestävä tuote ei automaattisesti sovellu paloluokiteltuun rakennusjärjestelmään. Myöskään palamattomaksi luokiteltu materiaali ei automaattisesti tarjoa tiettyä palonkestoaikaa. Valitse vaadittuun palosuojaustoimintoon sopiva tuote sen tuotekohtaisten asiakirjojen perusteella.

Passiivinen ja aktiivinen palosuojaus

Passiivinen palosuojaus sisältyy rakenteeseen tai asennukseen eikä vaadi aktivoitumista suojaavan tehtävänsä suorittamiseksi. Esimerkkejä ovat kantavien rakenteiden palosuojapinnoitteet, palonkestävät rakennejärjestelmät ja palokatkomateriaalit.

Aktiivinen palosuojaus perustuu järjestelmiin, jotka havaitsevat palon, antavat hälytyksen, rajoittavat paloa tai sammuttavat sen. Tällaisia ovat esimerkiksi palohälyttimet, sprinklerijärjestelmät ja sammutuslaitteet.

Nämä ratkaisut täydentävät toisiaan osana kokonaisvaltaista paloturvallisuusstrategiaa. Passiiviset järjestelmät auttavat rajoittamaan paloa ja suojaamaan rakenteita, kun taas aktiiviset järjestelmät huolehtivat palon havaitsemisesta ja sammuttamisesta. Kummankin järjestelmän suunnittelussa ja määrittelyssä on noudatettava rakennukseen, laitokseen tai asennukseen sovellettavia vaatimuksia.

Usein kysytyt kysymykset

Mitä passiivinen palosuojaus tarkoittaa?

Passiivinen palosuojaus koostuu rakenteeseen sisällytetyistä materiaaleista ja rakennejärjestelmistä, jotka auttavat vastustamaan ja rajoittamaan paloa tai hillitsemään sen vaikutuksia ilman mekaanista tai manuaalista aktivointia. Esimerkkejä ovat kantavien rakenteiden palosuojapinnoitteet, palonkestävät suojarakenteet, palokatkomassat ja muut määritellyt suojajärjestelmät.

Mitä eroa on passiivisella ja aktiivisella palosuojauksella?

Passiivinen palosuojaus perustuu rakennuksen tai asennuksen materiaaleihin ja rakenteisiin, eikä se tarvitse erillistä aktivointia. Aktiivinen palosuojaus sisältää palon havaitsevia, siitä varoittavia tai sitä sammuttavia laitteita, kuten hälyttimiä, sprinklereitä ja sammutusjärjestelmiä. Tehokas paloturvallisuusstrategia voi sisältää sekä passiivisia että aktiivisia toimenpiteitä.

Mitä materiaaleja passiivisessa palosuojauksessa käytetään?

Passiivisessa palosuojauksessa voidaan käyttää sementtipohjaisia palosuojapinnoitteita, paisuvia palomassoja, paloluokiteltuja saumamassoja, palamattomia levyjä ja muita määriteltyihin palonkestäviin rakenteisiin kuuluvia materiaaleja. Oikea materiaali määräytyy sen mukaan, tarvitaanko kantavien rakenteiden suojausta, palo-osastointia, palokatkoa, eristystä vai muuta palosuojaustoimintoa.

Miten kantava teräsrakenne suojataan tulelta?

Kantava teräsrakenne voidaan suojata määritellyllä palosuojausjärjestelmällä, joka hidastaa teräksen kuumenemista palon aikana. Vitcas FPC ja FPC-S ovat teräs- ja betonirakenteiden passiiviseen palosuojaukseen suunniteltuja sementtipohjaisia pinnoitteita. Niiden määritelty palonkestävyys soveltuvassa hiilivety- ja selluloosapaloaltistuksessa on enintään 240 minuuttia.

Mitä eroa on FPC- ja FPC-S-tuotteilla?

Molemmat tuotteet ovat teräs- ja betonirakenteiden passiiviseen palosuojaukseen tarkoitettuja sementtipohjaisia pinnoitteita, mutta niiden levitysmenetelmät eroavat toisistaan. FPC on suunniteltu lastalla levitettäväksi, kun taas FPC-S on tarkoitettu ruiskulevitykseen. FPC-S soveltuu erityisesti suuriin teollisuuskohteisiin, kuten petrokemian laitoksiin, öljy- ja kaasulaitoksiin, varastosäiliöihin ja paineastioihin.

Mikä on paisuva palomassa?

Paisuva palomassa laajenee palo-olosuhteissa ja auttaa ylläpitämään suojaavaa estettä sopivassa saumassa tai raossa. Vitcasin paisuva akustinen palomassa yhdistää palosuojauksen ja akustisen tiivistyksen. Sen soveltuvuus riippuu saumasta, alustoista ja asennukselle määritellyistä palonkestävyysvaatimuksista.

Mitä eroa on paloluokitellulla ja korkeiden lämpötilojen tiivistysmassalla?

Paloluokiteltu tiivistysmassa määritellään sen perusteella, miten se toimii osana palonkestävää saumaa tai rakennetta. Korkeiden lämpötilojen tiivistysmassa on ensisijaisesti suunniteltu kestämään korkeita käyttölämpötiloja. Joidenkin tuotteiden ominaisuudet voivat soveltua molempiin käyttötarkoituksiin, mutta korkeiden lämpötilojen kestävyyttä ei tule pitää todisteena tietystä paloluokituksesta.

Tarkoittaako palamaton samaa kuin palonkestävä?

Ei välttämättä. Palamattomuus kuvaa materiaalin palokäyttäytymistä, kun taas palonkestävyys tarkoittaa rakennusosan tai järjestelmän kykyä säilyttää määritelty suorituskyky tietyn ajan paloaltistuksessa. Palamattoman levyn ei siksi tule automaattisesti olettaa tarjoavan tiettyä palonkestoaikaa minuutteina, ellei suorituskykyä ole osoitettu asianmukaisilla asiakirjoilla.

Onko A1-luokitus sama asia kuin palonkestävyysluokitus?

Ei. Standardin EN 13501-1 mukainen A1-luokitus koskee palokäyttäytymistä ja osoittaa materiaalin palamattomuuden kyseisessä luokitusjärjestelmässä. Se ei itsessään määritä esimerkiksi 60, 120 tai 240 minuutin palonkestoaikaa. Vitcasin korkeiden lämpötilojen palosuojalevy on luokiteltu A1-luokkaan, mutta järjestelmältä vaadittu palonkestävyys on tarkistettava erikseen.

Voidaanko korkeiden lämpötilojen eristehuopia käyttää passiiviseen palosuojaukseen?

Korkeiden lämpötilojen eristehuovat voivat tarjota tehokasta lämpösuojausta teollisuuden ja korkeiden lämpötilojen kohteissa, mutta niiden lämpötilankestoa ei tule automaattisesti tulkita testatuksi passiivisen palosuojauksen palonkestoajaksi. Jos projekti edellyttää määriteltyä palokatkoa tai palonkestävyysluokitusta, varmista, että koko järjestelmällä on tarvittava dokumentoitu suorituskyky.

Voidaanko passiivista palosuojausta käyttää petrokemian sekä öljy- ja kaasuteollisuuden laitoksissa?

Kyllä. Passiivinen palosuojaus on erityisen tärkeää teollisuusympäristöissä, joissa kantavat rakenteet ja kriittiset laitteet voivat altistua ankarille palo-olosuhteille. Vitcas FPC-S on tarkoitettu muun muassa petrokemian laitoksiin, öljy- ja kaasulaitoksiin, varastosäiliöihin ja paineastioihin. Se on määritelty sekä hiilivety- että selluloosapaloaltistukseen.

Mitä tulee tarkistaa ennen passiivisen palosuojaustuotteen valintaa?

Aloita vaaditusta palosuojaustoiminnosta ja dokumentoidusta suorituskyvystä. Tarkista alusta, vaadittu palonkestoaika, paloaltistuksen tyyppi, asennusmenetelmä ja ympäristöolosuhteet. Jos projekti edellyttää viranomaisvaatimuksiin perustuvaa paloluokitusta, valitse tuote asianmukaisten teknisten tietojen ja järjestelmämääritysten perusteella, ei pelkästään enimmäislämpötilankeston mukaan.
