Korkean lämpötilan nauhat ja lämpökääreet

Korkean lämpötilan nauhat eristykseen, tiivistykseen ja lämmönhallintaan

Korkean lämpötilan nauha on litteä ja joustava tekstiilituote käyttökohteisiin, joissa tavalliset teipit ja polymeeripohjaiset eristeet eivät kestä käyttölämpötilaa. Rakenteensa mukaan nauhaa voidaan käyttää kapeana tiivisteenä, tulisijan luukun lasin pehmusteena, pakoputken tai muun kuuman osan ympärillä, kuumuudenkestävän tiivistenarun päiden kiinnittämiseen tai lämpö- ja sähköeristeenä. Tuotteet eivät ole keskenään suoraan korvattavissa, sillä kuitumateriaali, kudos, vahvistus ja kiinnitysjärjestelmä määrittävät kunkin nauhan soveltuvat käyttökohteet.

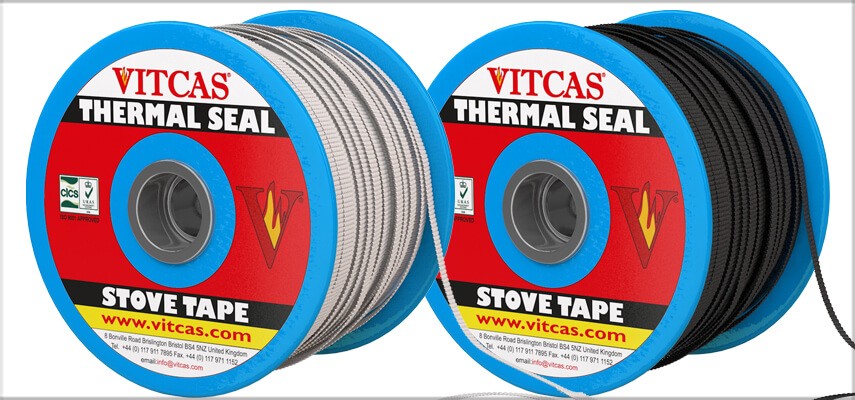

Tulisijojen lasien ja lämmityslaitteiden tiivistenauhat

Litteä lasikuitunauha soveltuu kuumuudenkestävän lasin tiivistämiseen ja pehmustamiseen kamiinoiden ja takkojen luukuissa sekä tiettyihin kattiloiden, uunien ja teollisuusuunien liitoksiin. Valkoiset ja mustat itseliimautuvat versiot kestävät jatkuvasti enintään 550 °C:n ja lyhytaikaisesti enintään 600 °C:n lämpötilan. Liimapinta on asennusta helpottava ominaisuus, jonka lämmönkesto on 180 °C. Se pitää nauhan paikallaan asennuksen aikana, mutta ei korvaa yhteensopivaa tiivistenaruliimaa tai mekaanista kiinnitystä, jos asennus edellyttää pysyvää kiinnitystä.

Tulisijan lasille tarkoitettu tikasnauha sisältää loimilankojen välisiä aukkoja, joihin kiinnitysruuvit ja lasin reunat voidaan sovittaa. Kooltaan 25 mm × 2 mm oleva lasikuitunauha kestää 550 °C:n lämpötilan ja on tarkoitettu luukun ja taustalevyn väliin kiinnitettävälle lasille. Sovita nauhan paksuus ja puristuma aina laitteen valmistajan vaatimuksiin, jotta tiivistys toimii eikä lasiin kohdistu liiallista rasitusta.

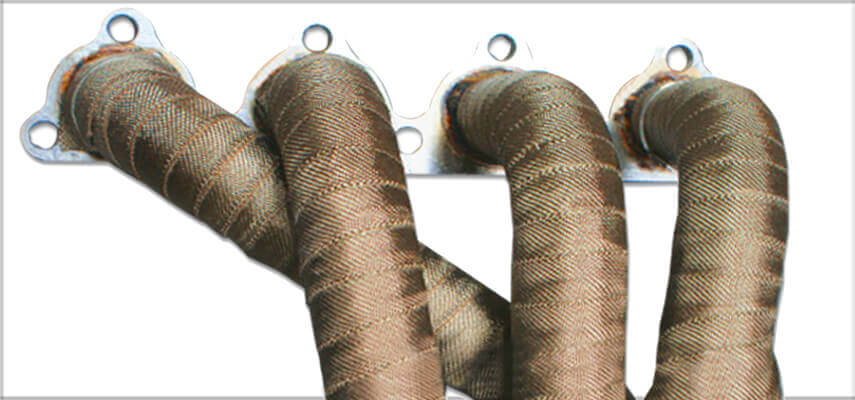

Pakoputkieristeet ja lämpökääreet

Pakoputkieristeitä ja lämpökääreitä käytetään pakoputkistojen ja muiden kuumien osien lämpösäteilyn hallintaan. Lämpökäsiteltyä E-lasikuitunauhaa on saatavana koossa 50 mm × 2 mm, ja sen lämmönkesto on 550 °C. Ennen käyttöä tehty lämpökäsittely vähentää savun ja höyryjen muodostumisen todennäköisyyttä ensimmäisen lämmitysjakson aikana. Samankokoinen, 50 mm × 2 mm:n basalttikuitunauha kestää enintään 700 °C:n lämpötilan vaativammissa lämpöolosuhteissa.

Valitse pakoputken lämpökääre mitatun tai lasketun pintalämpötilan, ei pakokaasun lämpötilan perusteella. Tarkista ennen asennusta osan kunto ja materiaali, tarvittava limitys, kiinnitystapa sekä laitteen tai ajoneuvon valmistajan mahdolliset rajoitukset. Lämpökäärettä ei saa käyttää korroosion, halkeamien tai muiden olemassa olevien vaurioiden peittämiseen.

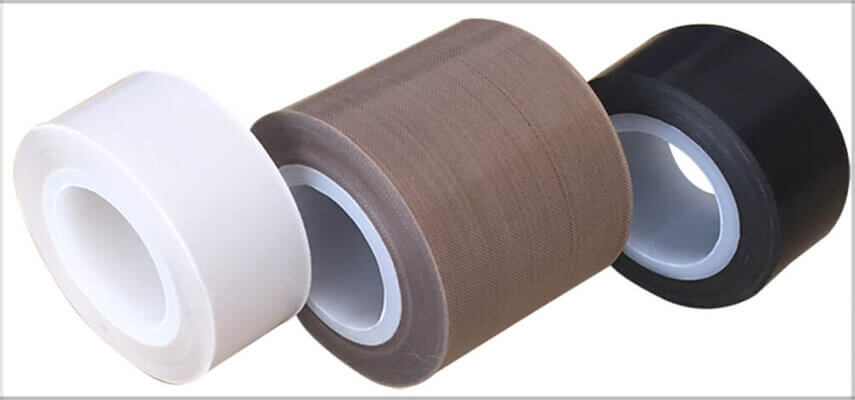

Sähköeristysnauhat

Lasikuituiset sähköeristysnauhat on tarkoitettu tiettyihin korkean lämpötilan eristyskohteisiin lämmitysvastusten, sähkökomponenttien ja pienjännitekoneiden yhteydessä. E-lasikuituisen eristysnauhan ilmoitettu jatkuva käyttölämpötila on 550 °C. Muita sähköeristysnauhoja on saatavana 25 mm:n ja 50 mm:n levyisinä lämpö- ja sähköeristyssovelluksiin.

Pelkkä lämmönkesto ei osoita tuotteen soveltuvuutta sähköeristykseen. Ennen nauhan määrittämistä jännitteisen osan ympärille on varmistettava tarvittava läpilyöntilujuus, jänniteluokka, eristysjärjestelmä, paksuus, pintavirta- ja ilmavälivaatimukset sekä laitestandardin vaatimustenmukaisuus. Jos näitä arvoja ei ilmoiteta tuotesivulla, hanki tarvittavat tekniset tiedot ennen käyttöä.

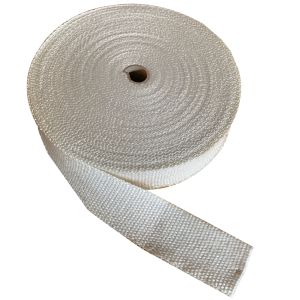

Teollisuuden lasi-, basaltti-, silika- ja keraamikuitunauhat

Kudotut korkean lämpötilan nauhat ja kudosnauhat tarjoavat joustavan eristys- ja tiivistysratkaisun kuumien laitteiden, putkistojen ja valmistettujen kokoonpanojen ympärille. Materiaalin valinnan merkitys kasvaa lämpötilan ja prosessiolosuhteiden vaativuuden noustessa. Kooltaan 50 mm × 2 mm oleva silikakuitunauha kestää 1000 °C:n lämpötilan, ja sitä käytetään esimerkiksi teollisuusuunien ja kattiloiden tiivisteissä, polttouunivaunujen eristyksessä, pakoputkistoissa ja hitsausverhoissa. Ruostumattomalla teräslangalla vahvistettu keraamikuitunauha kestää jatkuvasti enintään 1260 °C:n lämpötilan ja soveltuu tiivistykseen ja eristykseen ääriolosuhteissa teollisuusuuneissa, polttouuneissa, teollisissa lämpökäsittelyuuneissa, putkistoissa ja vastaavissa laitoksissa.

Älä valitse keraami- tai silikakuitunauhaa pelkästään korkeimman lämpötilaluokituksen perusteella. Joustavuus, kulutus- ja kemikaalinkestävyys, lämpösyklit, vahvistus, mittapysyvyys ja liitoksen rakenne voivat tehdä toisesta nauharakenteesta sopivamman.

Korkean lämpötilan nauhojen valintaopas

Sopivan nauhan tai lämpökääreen valitseminen

• Määritä käyttötarkoitus: ratkaise, käytetäänkö tuotetta tiivistämiseen, pehmustamiseen, käärimiseen, paikallaan pitämiseen, sähköeristykseen vai lämmönsiirron vähentämiseen.
• Määritä käyttölämpötila: käytä nauhan asennuskohdan lämpötilaa ja huomioi jatkuva käyttö, lyhytaikaiset lämpötilahuiput, kuumat pisteet ja lämpösyklit.
• Valitse sopiva materiaali: vertaa lasi-, basaltti-, silika- ja keraamikuitua käyttökohteen lämpötilan, ympäristön, kemikaalien, kosteuden, kulutuksen ja liikkeen perusteella.
• Tarkista mitat: leveys, paksuus ja kokonaispituus vaikuttavat sopivuuteen, puristumaan, peittoon ja tarvittavaan materiaalimäärään.
• Määritä kiinnitystapa: selvitä, käytetäänkö liimaa vain asemointiin ja tarvitaanko lisäksi tiivistenaruliimaa, ruuveja, kiinnikkeitä, kiristimiä tai muuta mekaanista järjestelmää.
• Varmista sähkötekniset tiedot: tarkista sähköeristyksessä läpilyönti- ja jännitevaatimukset osana koko eristysjärjestelmää.
• Noudata laitekohtaista erittelyä: lämmityslaitteen, ajoneuvon tai teollisuuslaitoksen valmistajan vaatimukset ovat aina yleistä tuotekuvausta ensisijaisia.

Asennus ja tarkastus

Asenna nauha vain, kun laite on sammutettu, erotettu energialähteistä ja jäähtynyt. Poista vaurioitunut materiaali ja epäpuhtaudet sekä varmista, että kosketuspinta on puhdas, kuiva ja vailla irtonaista korroosiota. Asenna nauha tasaisesti kiertämättä, venyttämättä liikaa tai kasaamatta sitä paikallisesti. Käytä vain valitulle tuotteelle ja laitteelle määritettyä limitystä, puristumaa ja kiinnitysmenetelmää. Käytä kuitutekstiilejä leikattaessa ja käsiteltäessä asianmukaisia henkilönsuojaimia sekä noudata tuotteen käyttöohjeita ja turvallisuusasiakirjoja.

Varmista asennuksen jälkeen, että lasit, kiinnikkeet, suojukset ja viereiset osat on asennettu takaisin oikein. Tarkasta nauha ensimmäisen lämmitysjakson jälkeen ja määräaikaishuoltojen yhteydessä. Vaihda nauha, jos se löystyy, kuluu voimakkaasti, likaantuu, haurastuu tai ei enää ylläpidä vaadittua tiivistystä tai eristystä.

Usein kysytyt kysymykset

Mihin korkean lämpötilan nauhaa käytetään?

Korkean lämpötilan nauhaa käytetään tasaisten pintojen tiivistämiseen, tiivisteiden valmistukseen, lämpöeristykseen, lasin pehmustamiseen, pakoputkistojen käärimiseen ja tiettyihin sähköeristystehtäviin. Sopiva käyttökohde riippuu nauhan kuitumateriaalista, kudoksesta, vahvistuksesta, mitoista ja vahvistetusta käyttölämpötilasta.

Mitä eroa on korkean lämpötilan nauhalla ja kuumuudenkestävällä tiivistenarulla?

Nauha on litteä kudottu tuote, joka soveltuu pinnoille, reunoille, laipoille ja käärittäville osille. Kuumuudenkestävissä tiivistenaruissa ja tiivisteissä on pyöreä, neliömäinen tai suorakulmainen kokoonpuristuva profiili syvempiä uria, luukkutiivisteitä ja liikuntasaumoja varten. Sopiva tuotemuoto määräytyy tavallisesti uran tai liitoksen geometrian mukaan.

Mitä nauhaa tulisijan lasin ympärillä tulisi käyttää?

Käytä lasikuitunauhaa, jonka leveys ja paksuus vastaavat tulisijan valmistajan erittelyä. Itseliimautuva litteä nauha helpottaa tiivisteen asemointia asennuksen aikana, kun taas tikasnauha on suunniteltu ruuveja tai levyjen reunoja sisältäviin lasin kiinnitysjärjestelmiin. Älä kiristä lasin kiinnikkeitä liikaa.

Kiinnittyykö itseliimautuva korkean lämpötilan nauha pysyvästi?

Ei välttämättä. VITCAS-lasikuituisissa tulisijan tiivistenauhoissa taustaliiman lämmönkesto on 180 °C, ja sen pääasiallinen tehtävä on pitää nauha paikallaan asennuksen aikana. Itse lasikuitunauhan lämpötilankesto on korkeampi. Käytä määritettyä tiivistenaruliimaa tai mekaanista kiinnitystä, jos asennus edellyttää pysyvää kiinnitystä.

Mikä lämpökääre sopii pakoputkeen?

Valitse kääre todellisen pintalämpötilan, osan materiaalin ja kunnon, geometrian sekä valmistajan asennusvaatimusten perusteella. Lämpökäsitelty E-lasikuituinen pakoputkinauha kestää 550 °C:n lämpötilan, kun taas basalttikuituvaihtoehto kestää enintään 700 °C. Varmista tarvittava pituus, limitys ja kiinnitystapa ennen tilaamista.

Mikä on tämän tuoteryhmän korkein käyttölämpötila?

Tietyt teräslangalla vahvistetut keraamikuitunauhat kestävät jatkuvasti enintään 1260 °C:n lämpötilan. Tämä ei tarkoita, että kaikki tuoteryhmän tuotteet kestäisivät saman lämpötilan. Ilmoitetut arvot vaihtelevat materiaalin ja rakenteen mukaan, joten noudata aina yksittäiselle tuotteelle ilmoitettua arvoa.

Voiko korkean lämpötilan nauhaa käyttää sähköeristykseen?

Käytä vain nauhaa, joka on nimenomaisesti tarkoitettu ja määritetty kyseiseen sähkötekniseen käyttökohteeseen. Korkea käyttölämpötila ei osoita läpilyöntilujuutta, jänniteluokkaa tai laitestandardin vaatimustenmukaisuutta. Varmista kaikki sähkötekniset tiedot ennen asennusta.

Voiko keraamikuitunauhalla korvata lasi- tai basalttikuitunauhan?

Ei automaattisesti. Keraamikuitunauhan lämpötilankesto on korkeampi, mutta oikeaan valintaan vaikuttavat myös paksuus, joustavuus, kulutus- ja kemikaalinkestävyys, lämpösyklit, vahvistus ja liitoksen rakenne. Tee valinta kaikkien käyttöolosuhteiden, ei pelkän lämpötilan perusteella.

Kuinka paljon pakoputkinauhaa tai lämpökäärettä tarvitaan?

Tarvittava pituus riippuu osan halkaisijasta, käärittävästä pituudesta ja määritetystä limityksestä. Mittaa koko asennusreitti, laske peitto limityksen jälkeisen asennusleveyden perusteella ja lisää varaa mutkia, päätyjä ja leikkaamista varten. Tarkista tuotteen myyntiyksikkö ennen tilaamista.

Miten korkean lämpötilan nauha leikataan ja kiinnitetään?

Leikkaa nauha sopivalla terävällä työkalulla ja käytä asianmukaisia henkilönsuojaimia. Kiinnitä nauha tuotteelle ja laitteelle määritetyllä tavalla. Kiinnitykseen voidaan käyttää yhteensopivaa korkean lämpötilan liimaa, ruuveja, kiinnikkeitä, kiristimiä tai muuta mekaanista kiinnitystä. Älä oleta, että paineherkkä liimapinta yksin muodostaa pysyvän kiinnityksen.
