Haponkestävät tulenkestävät materiaalit

Valitse jokainen tuote rakenteessa tarvittavan toiminnon mukaan

Haponkestävä pinta on vain yhtä luotettava kuin sen heikoin kohta. Kemiallisesti sopivan tiilen toiminta voi vaarantua yhteensopimattoman sauman vuoksi, kestävä monoliittinen kerros voi vaurioitua liikkuvan halkeaman kohdalla, eikä oikein valittu materiaali pysty kompensoimaan epävakaata tai likaantunutta alustaa. Selvitä ensin, tarvitaanko kohteessa tiilimuurausta, pystysuuntaista suojakerrosta, valettavaa monoliittista osaa vai saumausmateriaalia.

Tuotteet täydentävät toisiaan, mutta niitä ei voi käyttää toistensa korvaajina. Laasti on tarkoitettu hallitun paksuiseen muuraus- tai saumauskerrokseen, ei massiivivaluihin. Rappauslaasti valitaan tuetuksi pystysuuntaiseksi kerrokseksi, ei syvään rakennevaluun. Haponkestävä betoni sisältää runkoainetta monoliittista rakentamista varten, mutta sitä ei saa käsitellä tavallisena rakennebetonina ilman kuormitus- ja lujuustietoja. Tiilet muodostavat kestävän käyttöpinnan, mutta niiden 400 °C:n lämpötilaraja koskee kaikkia järjestelmän osia, joissa niitä käytetään.

Mitä haponkestävyys merkitsee käytännössä

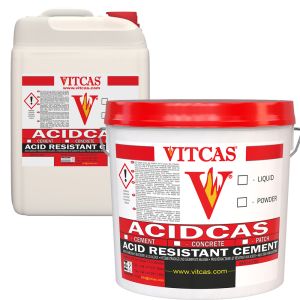

Valmistaja kuvaa Acidcas-tuoteperhettä kaksikomponenttiseksi silikaattipohjaiseksi järjestelmäksi, joka kestää useimpia kuumia ja kylmiä happoja fluorivetyhappoa lukuun ottamatta. Myös pitkäaikainen kosketus emäksisten aineiden kanssa on rajattu käyttötarkoituksen ulkopuolelle. Nämä tiedot määrittävät tärkeitä rajoja, mutta ne eivät muodosta täydellistä kemikaalinkestävyystaulukkoa. Kemikaaliseokset, suolat, liuottimet, hapettimet, puhdistusaineet ja prosessiepäpuhtaudet voivat vaikuttaa suorituskykyyn.

Verkkosivuilla viitataan standardiin BS 784 ja vähintään 96 prosentin haponkestävyyteen. Ennen arvon käyttämistä projektin eritelmässä se on vahvistettava ajantasaisesta testiraportista ja tulkittava sovellettavan testimenetelmän mukaisesti. Arvo ei osoita yleistä kestävyyttä kaikilla pitoisuuksilla, kaikissa lämpötiloissa tai kaikilla altistusajoilla.

Haponkestävät tiilet ja muurauslaasti

Samottitiilet muodostavat tiiviin ja vaihdettavan käyttöpinnan kohteisiin, joissa suositaan tiilirakennetta. Tuotesivun mukaan ne kestävät mineraalihappoja fluorivetyhappoa lukuun ottamatta sekä mekaanista kulutusta, ja niiden enimmäislämpötila on 400 °C. Ilmoitettu tiilikoko on 230 × 114 × 64 mm ja valmistuksen mittatoleranssi ±3 mm. Määrälaskennassa on huomioitava leikkaukset, limitys, saumat sekä sovittu hukkavara.

Acidcas M muodostaa kemiallisesti yhteensopivan muuraus- ja saumauskerroksen tiilien tai laattojen väliin. Täytä saumat kokonaan ja pidä niiden mitat ajantasaisten asennusohjeiden rajoissa. Leveitä onteloita tai alustan epätasaisuuksia ei saa täyttää pelkästään laastilla. Tavallinen muurauslaasti voi muodostaa kemiallisesti heikon verkoston muutoin kestävien tiilien väliin.

Tiilien tuotesivulla ohjeistetaan varaamaan kovettumiseen vähintään 24 tuntia. Tätä on pidettävä kyseisellä sivulla ilmoitettuna vähimmäisaikana, ei yleisenä käyttöönottoaikana. Ympäristön lämpötila, ilmankosteus, saumojen mitat, ilmanvaihto, vuorauksen paksuus, ensimmäinen lämmitys ja ensimmäinen kemikaalikosketus voivat edellyttää pidempää hallittua aikataulua. Noudata asennetun järjestelmän ajantasaisia laastiohjeita.

Acidcas-rappauslaasti ja -betoni

Valitse rappauslaasti, kun sopivalle olemassa olevalle pystypinnalle tarvitaan määritellyn paksuinen suojakerros. Älä levitä sitä pölyn, sementtiliiman, öljyn, suolakertymien, aktiivisten vuotojen, heikon rappauksen tai tunnistamattomien vanhojen pinnoitteiden päälle. Suunnittele kulmat, päätökset, läpiviennit ja työsaumat siten, että kerros säilyy yhtenäisenä estämättä rakenteen välttämätöntä liikkumista.

Valitse Acidcas C, kun tarvitaan monoliittista materiaalia esimerkiksi yhteensopivalle lattia-alueelle, jalustaan, kanavaan, keräilyaltaan yksityiskohtaan tai vuorausosaan. Sana betoni kuvaa tuotteen lajiteltua koostumusta. Se ei anna rakennesuunnittelussa tarvittavia puristus-, taivutus- tai vetolujuus-, kantavuus- tai raudoitustietoja. Vahvista ennen valua paksuus, tuenta, saumat, kallistukset, vedenpoisto ja mekaaninen rasitus.

Lämpötilaluokitukset ja yhdistetty kemiallinen rasitus

Acidcas M-, R- ja C-tuotteille ilmoitettu 1400 °C on tulenkestävän materiaalin lämpötilaluokitus. Sitä ei saa tulkita osoitukseksi siitä, että happoliuos voisi olla kosketuksessa materiaalin kanssa 1400 °C:n lämpötilassa. Kemiallinen olomuoto, pitoisuus ja syöpymismekanismi vaihtelevat lämpötilan mukaan. Höyryt voivat lisäksi tiivistyä hormin tai säiliön viileämpiin osiin ja aiheuttaa kuumasta kaasusta poikkeavan rasituksen.

Kun tiiliä ja Acidcas M -laastia käytetään yhdessä, tiilien lämpötilaraja on edelleen 400 °C. Kalvo, alusta, ankkuri, eriste, tiiviste, saumantäyte tai teräsvaippa voi asettaa vielä alemman sallitun lämpötilan. Lämpötilagradientti aiheuttaa myös liikettä ja jännityksiä, vaikka jokainen osa pysyisi oman enimmäislämpötilansa alapuolella.

Haponkestävien materiaalien teolliset käyttökohteet

Teollisuudenalat auttavat tunnistamaan mahdollisia käyttökohteita, mutta ne eivät ratkaise materiaalin yhteensopivuutta. Jokaisessa laitoksessa voi esiintyä happoja, emäksiä, liuottimia, puhdistuskemikaaleja ja prosessiepäpuhtauksia eri lämpötiloissa ja erilaisilla altistumistavoilla. Käytä seuraavia toimialoja sovellusohjeena ja valitse sekä varmista tuote aina todellisten käyttöolosuhteiden perusteella.

• Petrokemianteollisuus: Tiilivuoratut säiliöt, tankit, lattiat, kanavat, suoja-altaat ja roiskeille altistuvat prosessialueet, joilla käsitellään määriteltyjä happoja tai happamia prosessiaineita. Varmista täydellinen kemikaaliluettelo, pitoisuudet, lämpötila, kosketusaika, paine ja toissijaisen suojauksen vaatimukset.
• Elintarviketeollisuus: Valitut lattiat, seinät, viemärit ja tuotantoalueet, jotka altistuvat happamille ainesosille, sivutuotteille tai puhdistusjaksoille. Varmista kemiallinen ja puhdistusaineiden kestävyys, puhdistettavuus, hygieniavaatimukset sekä mahdolliset elintarvikekosketusta tai toimialaa koskevat hyväksynnät.
• Lääketeollisuus: Määritellyille happamille yhdisteille altistuvat prosessi-, suojaus- ja teknisten järjestelmien pinnat. Tarkista koko prosessikemia sekä kontaminaation hallinta, puhdastila- tai GMP-vaatimukset, puhdistettavuus ja validointivelvoitteet.
• Alumiiniteollisuus: Tunnistetuille syövyttäville aineille altistuvat altaat, lattiat, kanavat, hormit ja prosessialueet. Arvioi hapot, fluoridit, emäkset, lämpötila, kuluminen ja pesurasitus. Fluorivetyhappo on nimenomaisesti rajattu tämän tuoteperheen ulkopuolelle.
• Energiantuotanto: Valitut savukaasu-, happaman kondensaatin ja prosessiveden alueet, mukaan lukien savupiiput, kanavat, lattiat ja vedenpoistorakenteet. Selvitä kaasun koostumus, kondensaatin kemia, happokastepiste, lämpötilavaihtelut, kuluminen ja tuentaolosuhteet.
• Terästeollisuus: Peittaukseen liittyvät lattiat, altaat, viemärit, säiliöt, hormit ja kunnossapitoalueet. Määritä happotyyppi, pitoisuus, käyttölämpötila, liikenne, iskut, kuluminen ja kemikaalien kulkeutuminen.
• Happamia kaasuja johtavat savupiiput: Vuorauksen geometrian ja tuentatavan mukaan valitut tiili-, laasti-, rappaus- tai monoliittiset osat. Varmista kaasun kemiallinen koostumus, seinämän lämpötila, kondensoitumisalueet, lämpöliike, saumat, läpiviennit ja tarkastuspääsy.

Viittaukset elintarvike-, juoma- ja lääketeollisuuteen kuvaavat mahdollisia käyttökohteita, eivätkä ne osoita hygienia-, puhdastila- tai suoraa elintarvikekosketushyväksyntää. Alumiiniteollisuuden käyttökohteissa on vastaavasti tutkittava tarkasti fluorivetyhapon ja fluoridia sisältävien seosten mahdollinen esiintyminen. Toimialakokemus tukee soveltuvuuden selvittämistä, mutta valinnan ratkaisee kemiallisten ja mekaanisten käyttöolosuhteiden kokonaisuus.

Alusta-, sauma- ja suojausrakenteet

Haponkestävyys ja nestetiiviys ovat eri ominaisuuksia. Jäykässä tiili- tai monoliittisessa kerroksessa voi olla huokosia, saumoja ja välttämättömiä liikevaroja. Jos vuoto aiheuttaisi vakavia turvallisuus-, ympäristö- tai tuotantoseurauksia, koko järjestelmä voi edellyttää erikseen varmennettua kalvoa, vuodonilmaisua tai toissijaista suojausta.

Sekoitus, asennus ja käyttöönotto

• Käytä yhteensopivia komponentteja: Pidä kunkin Acidcas-laadun jauhe ja neste yhdessä. Verkkosivuilla ilmoitetut pakkausmäärät eroavat M-, R- ja C-laatujen välillä.
• Noudata määritettyjä sekoitussuhteita: Mittaa kokonaiset tai sallitut osaseokset ajantasaisten ohjeiden mukaisesti. Älä lisää vettä tai muuta nestemäärää, elleivät tekniset tiedot sitä nimenomaisesti salli.
• Valmistele työalue: Eristä prosessi, varmista alustan lujuus, poista yhteensopimattomat jäämät ja säädä ympäristöolosuhteet ennen sekoittamista.
• Noudata työstöaikaa: Suunnittele työvoima, pääsy ja eräkoko siten, että materiaali ehditään asentaa ennen työstettävyyden heikkenemistä. Älä notkista uudelleen materiaalia, jonka sitoutuminen on alkanut.
• Hallitse mitoitusta: Kirjaa muuraussaumojen mitat, rappaus- tai betonikerroksen paksuus, kallistukset, kulmat, päätökset ja liittymät.
• Suojaa kovettuminen: Estä ennenaikainen kosketus kemikaaleihin tai veteen sekä jäätyminen, liiallinen kuivuminen, liikenne, tärinä ja lämmitys.
• Suorita käyttöönotto hallitusti: Viimeistele määritetty kovettuminen ja kuivaus ennen prosessikemikaalien tai lämmön käyttöönottoa. Tarkasta vuoraus tämän jälkeen hallituissa ensimmäisissä käyttöolosuhteissa.

Tarkista sekä kuiva- että nestekomponenttien ajantasaiset käyttöturvallisuustiedotteet. Riskinarvioinnissa on huomioitava pöly, roiskeet, iho- ja silmäkosketus, ilmanvaihto, sekoituslaitteet, jätteet ja hätätilanteisiin varautuminen. Prosessihapot edellyttävät omaa COSHH-arviointia ja yhteensopivaa vuodontorjuntasuunnitelmaa. Haponkestävä vuoraus ei vähennä kemikaalin aiheuttamia vaaroja.

Tarkastus ja kunnossapito

Määritä hyväksymiskriteerit ennen asennusta. Hyödyllisiä tallennettavia tietoja ovat eränumerot, komponenttien suhteet, sekoitus- ja asennusajat, ympäristöolosuhteet, toteutuneet mitat, kovettumisaika sekä valokuvat piiloon jäävistä yksityiskohdista. Tarkasta saumat, päätökset, läpiviennit, kulmat ja vedenpoistoreitit ennen alueen käyttöönottoa.

Tarkkaile käytön aikana avoimia saumoja, hiushalkeamia, pehmenemistä, pinnan kulumista, kuplimista, värjäytymiä, kosteusläiskiä sekä muutoksia viemärien tai läpivientien ympärillä. Kartoita vauriot ja vertaa niitä kemikaalitapahtumiin, lämpötilapoikkeamiin ja puhdistusjaksoihin. Paikallinen korjaus soveltuu vain tilanteisiin, joissa vaurion syy ja ympäröivän materiaalin kunto on selvitetty.

Usein kysytyt kysymykset

Tarkoittaako haponkestävä kestävyyttä kaikkia happoja vastaan?

Ei. Joissakin tuotenimissä käytetään täysin haponkestävään viittaavaa ilmaisua, mutta teknisesti tuoteperheellä on määritelty kestävyysalue. Kemikaalin tyyppi, pitoisuus, lämpötila, kosketusaika ja seokset on tarkistettava jokaisessa käyttökohteessa.

Mitä tuotteita tähän tuoteryhmään kuuluu?

Tuoteperhe sisältää haponkestäviä samottitiiliä, Acidcas M -saumaus- ja muurauslaastia, sopiville pinnoille tarkoitetun Acidcas R -rappauslaastin sekä monoliittisiin rakenteisiin tarkoitetun Acidcas C -lajitellun betonimassan.

Voiko näitä materiaaleja käyttää fluorivetyhapon kanssa?

Ei. Valmistaja rajaa fluorivetyhapon nimenomaisesti Acidcas-tuoteperheen ulkopuolelle, ja myös tiilien tuotesivulla se mainitaan poikkeuksena. Valitse HF- tai fluoridialtistukseen erikseen hyväksytty järjestelmä.

Kestävätkö Acidcas-tuotteet emäksisiä puhdistusaineita?

Niitä ei ole tarkoitettu pitkäaikaiseen emäsaltistukseen. Sisällytä yhteensopivuusarviointiin kaikki puhdistuskemikaalit ja pH-poikkeamat, vaikka normaali prosessi olisi hapan.

Onko kaikkien neljän tuotteen lämpötilaluokitus 1400 °C?

Ei. Acidcas-laastin, -rappauslaastin ja -betonin luokitukseksi ilmoitetaan 1400 °C, mutta haponkestävien tiilien raja on 400 °C. Valmiin järjestelmän lämpötilarajan määrittää sen olennaisen osan alhaisin luokitus.

Koskeeko 1400 °C:n luokitus upotusta kuumaan happoon?

Ei sellaisenaan. Kyseessä on materiaalin lämpötilaluokitus, ei kuumien nesteiden yhteensopivuustaulukko. Pyydä vahvistus todelliselle hapolle, pitoisuudelle, olomuodolle, kosketusajalle ja lämpötilalle.

Mitä laastia haponkestävien tiilien kanssa tulisi käyttää?

Tiilet on tarkoitettu muurattaviksi ja saumattaviksi haponkestävällä Acidcas M -muurauslaastilla. Varmista ennen asennusta määritetty saumageometria, komponenttien suhde, työstöaika ja kovettuminen.

Voiko tiilien välissä käyttää tavallista sementtipohjaista muurauslaastia?

Ei kemikaaleille altistuvassa kerroksessa. Heikosti kestävä laastiverkosto voi johtaa syövyttävän aineen kestävien tiilipintojen ohi alustaan.

Mitä eroa on Acidcas-rappauslaastilla ja Acidcas-betonilla?

Rappauslaasti on suunniteltu suojaavaksi kerrokseksi sopiville pystypinnoille. Betoni sisältää lajiteltua runkoainetta monoliittisia lattioita, muotoiltuja yksityiskohtia ja suurempia rakenneosia varten. Tuotteita ei saa korvata toisillaan tarkistamatta asennustietoja.

Onko Acidcas C sama asia kuin tavallinen rakennebetoni?

Ei. Se on kaksikomponenttinen haponkestävä erikoismateriaali, joka sisältää lajiteltua runkoainetta. Rakenteellinen käyttö edellyttää erillisiä kuormitus-, lujuus-, raudoitus-, paksuus- ja tuentatietoja, joita tuoteryhmän kuvaus ei määritä.

Sopiiko olemassa oleva betoni Acidcas-rappauslaastin alustaksi?

Mahdollisesti, jos betoni on luja, yhteensopiva ja asianmukaisesti esikäsitelty. Tutki ennen tartunnan määrittämistä likaantuminen, heikkous, aktiivinen kemiallinen syöpyminen, kosteus, halkeamat ja liike.

Mikä vuorauksen paksuuden tulisi olla?

Muurauslaastille, rappauslaastille ja betonille ei ole yhtä yleispätevää paksuutta. Noudata ajantasaisia tuotetietoja ja projektisuunnitelmaa sekä huomioi asennussuunta, kemiallinen rasitus, runkoaineen koko, alustan profiili, kuluminen ja vaadittu käyttöikä.

Onko haponkestävä vuoraus automaattisesti nestetiivis?

Ei. Nestetiiviys riippuu huokosista, saumoista, halkeamista, läpivienneistä, liikkeestä sekä mahdollisesta kalvosta tai toissijaisesta suojakerroksesta. Määritä suojauskyky erillään materiaalin kemiallisesta kestävyydestä.

Sopiiko Acidcas-betoni lattioihin?

Se on tarkoitettu valittuihin hapolle altistuviin lattia-alueisiin, mutta liikenne, pistekuormat, iskut, kuluminen, puhdistus, kallistukset, vedenpoisto ja alustan liike on tarkistettava osana koko lattiarakenteen suunnittelua.

Voiko näitä materiaaleja käyttää savupiipuissa?

Niitä tarjotaan valittuihin happamien kaasujen ja kondensaatin rasittamiin kohteisiin. Selvitä kaasun kemiallinen koostumus, seinämän lämpötila, happokastepiste, lämpötilavaihtelut, kuluminen, tuenta ja vuorauksen jokaisen osan lämpötilaraja.

Millä teollisuudenaloilla käytetään haponkestäviä tulenkestäviä materiaaleja?

Tyypillisiä käyttäjiä ovat petrokemian prosessilaitokset, elintarvike- ja lääkevalmistajat, alumiini- ja terästehtaat, energiantuottajat sekä happamia kaasuja johtavien savupiippujen ja hormien käyttäjät. Soveltuvuus riippuu silti tarkoista kemikaaleista, pitoisuudesta, lämpötilasta, altistumistavasta, alustasta ja mekaanisesta rasituksesta. Pelkkä toimialan nimi ei ole tekninen eritelmä.

Onko tuotteet hyväksytty suoraan elintarvikekosketukseen?

Ilmoitettu käyttö elintarvike- tai lääketeollisuuden tiloissa ei osoita suoraa elintarvikekosketus-, hygienia- tai puhdastilahyväksyntää. Varmista erikseen kaikki toimialakohtaiset sertifiointi-, puhdistettavuus- ja kontaminaatiovaatimukset.

Voiko Acidcas-tuotteisiin lisätä vettä levityksen helpottamiseksi?

Älä lisää vettä, elleivät ajantasaiset valvotut ohjeet sitä nimenomaisesti salli. Jokaisen laadun mukana toimitetaan yhteensopiva nestemäärä. Sekoitussuhteen muuttaminen voi vaikuttaa sitoutumiseen, lujuuteen ja kemialliseen kestävyyteen.

Mitä tietoja tarvitaan ennen tuotteen valintaa?

Ilmoita täydellinen kemikaaliluettelo, pitoisuudet, lämpötilat, altistumistapa, puhdistusjakso, alusta, geometria, liikkeet, kuormat, kuluminen, vuorauksen paksuus, suojausvaatimukset, asennusolosuhteet ja käyttöönottoaikataulu.
