Valimot ja metallinvalu

Valimouunin materiaalit täyttävät useita tehtäviä

Työvuoraus, taustaeristys, saumat, poltinaukko, kansi, pohja ja vaippa muodostavat yhden lämpöteknisen ja mekaanisen järjestelmän. Tiheä kuumapinta antaa rakenteelle muodon ja kestää kulutusta, kevyempi kerros vähentää lämmönsiirtoa ja yhteensopivat kiinnitys-, saumaus- ja korjaustuotteet täydentävät rakenteen yksityiskohdat. Valinta riippuu uunin rakenteesta: polttoainekäyttöisen upokasuunin, vastusuunin ja induktiouunin rasitukset eivät ole samanlaisia.

Uunin vuoraus ei ole sama asia kuin upokas. Upokas sisältää sulan metallin, ja se on valittava seoksen, uunityypin, tilavuuden, kuumennusnopeuden ja valumenetelmän mukaan. Tulenkestävää valumassaa, tiiltä, kuitulevyä tai pinnoitetta ei saa käyttää itse tehtynä upokkaana, ellei tuotteen valmistaja ole nimenomaisesti hyväksynyt koko rakennetta tähän käyttötarkoitukseen.

Valimouunin vuorauksen eri tehtävät

Uunin kuumapinta- ja rakennusmateriaalit

Tiheät valumassat ja tulenkestävät tiilet muodostavat vuorauksen työpinnan ja mekaanisen rungon. Ne eivät vastaa ominaisuuksiltaan kevyttä lämmöneristystä. Vertaa tilavuuspainoa, näennäishuokoisuutta, lujuutta, pysyvää pituuden muutosta ja lämmönjohtavuutta sekä kestävyyttä todellista metalliseosta, kuonaa, juoksutetta ja uuni-ilmakehää vastaan. Pelkkä alumiinioksidipitoisuus tai ilmoitettu enimmäislämpötila ei osoita materiaalin kestävän kaikkia sulametalleja.

Valimoiden ja induktiouunien erikoismateriaalit

Nämä erikoistuotteet edellyttävät laite- ja prosessikohtaista työmenetelmää. Korjausmassa ei korjaa haljennutta kelaa, viallista maavuotosuojausta, vaurioitunutta upokasta tai voimakkaasti ohentunutta työvuorausta. Tuotetietojen maininnat kuumakorjauksesta tarkoittavat teollisuuden erikoismenetelmiä. Ne eivät ole ohje lähestyä tai korjata käytössä olevaa pientä valimouunia. Kaikki kuumakorjaukset edellyttävät uunin käyttäjän hyväksymää menettelyä, pätevää henkilöstöä, etätyöskentelyä tai suojattuja työmenetelmiä sekä tehtäväkohtaista riskinarviointia.

Kuitueristeet ja asennustuotteet

Huopa, levy ja moduulit ovat eri tuotemuotoja eivätkä keskenään vaihdettavia paksuusvaihtoehtoja. Huopa mukautuu kaareviin pintoihin, levy antaa jäykkyyttä ja moduuleista muodostetaan puristettu teollisuusvuoraus. Liima ja kovetin ovat aputuotteita. Kumpikaan ei korvaa mekaanista kiinnitystä, jos rakenne edellyttää ankkureita. Kovetin voi lujittaa paljaan kuitupinnan, mutta se ei tee kuidusta soveltuvaa suoraan poltinliekkiin, sulametallikosketukseen tai rakenteelliseen kuormitukseen.

Pienet upokasuunit ja harrastevalimot

Pieni polttoainekäyttöinen upokasuuni muodostuu tavallisesti tiheästä ja kulutusta kestävästä kuumapinnasta sekä sen takana olevasta eristeestä mekaanisesti vakaan teräsvaipan sisällä. Rakenteen on säilytettävä polttimen tai suuttimen geometria, poistokaasujen kulkureitti, upokkaan vapaa tila, pohjan vakaus ja kannen eheys sekä sallittava lämpölaajeneminen. Ulkopinta on suojattava tai sijoitettava niin, että tahattoman kosketuksen ja lähellä olevien materiaalien syttymisen vaarat hallitaan.

Vuorausta ei saa mitoittaa pelkän sulamispisteen perusteella. Uunin ilmakehän ja kuumapinnan lämpötila on seoksen likviduslämpötilaa korkeampi, ja paikallinen liekin lämpötila voi olla huomattavasti korkeampi. Määritä odotettu kuumapinnan lämpötila, kuumennusnopeus, käyttöjakso ja vaipan tavoitelämpötila ennen valumassan, tiilien ja eristepaksuuksien valintaa.

Harrastevalimossakin käsitellään sulaa metallia. Työ edellyttää sille varattua kuivaa ja palamatonta työskentelyaluetta, valvottua pääsyä, riittävää ilmanvaihtoa, vakaita laitteita sekä esteetöntä reittiä käsittelyä ja hätäpoistumista varten. Autotalli, vaja tai asuintila ei sovellu automaattisesti tähän käyttöön pelkästään siksi, että uuni on pieni.

Upokas, jalusta ja valulaitteet

Valitse upokas valmistajan tietojen perusteella seoksen, uunityypin, enimmäispanoksen, juoksutteen käytön ja nostojärjestelyn mukaan. Tarkasta ennen jokaista sulatusta mahdolliset halkeamat, muodonmuutokset, lasittuminen, eroosio sekä reunan tai rungon vauriot. Noudata valmistajan ensikäyttöä, esilämmitystä ja käytöstä poistamista koskevia ehtoja. Uunin tulenkestävä pinnoite ei pidennä upokkaan turvallista käyttöikää.

Upokkaan jalustan tai pohjakappaleen on oltava vaakasuora, vakaa käyttölämpötilassa ja yhteensopiva upokkaan kanssa. Sen on tuotettava suunniteltu etäisyys polttimeen ja lattiaan keskittämättä kuormaa soveltumattomaan pisteeseen. Pihtien, nostovarsien, kaatovarsien, valusankojen ja muottitukien on sovelluttava suunnitellulle kuormalle ja pysyttävä hallittavina koko valun ajan. Harjoittele koko liikesarja kylmällä, todellista vastaavalla kuormalla ennen kuumatyötä.

Polttoainekäyttöiset uunit, vastusuunit ja induktiouunit

Polttoainekäyttöiset uunit

Polttimen suuntaus, liekin kulkureitti, poistoaukon pinta-ala ja palamisilman säädöt vaikuttavat vuorauksen paikalliseen lämpötilaan ja hiilimonoksidin muodostumiseen. Poltinaukon toistuva kuluminen tai vaipan kuuma piste voi olla merkki geometria- tai käyttöönottovirheestä, ei vain riittämättömästä lämpötilaluokasta. Polttoainejärjestelmät, säätölaitteet ja ilmanvaihto on suunniteltava ja otettava käyttöön kyseisen laitteen ja käyttöpaikan mukaisesti.

Sähkövastusuunit

Eristeen on oltava yhteensopiva vastuselementtien tukien, liitäntöjen ja vaadittujen sähköisten turvaetäisyyksien kanssa. Johtava lika, pinnoite tai sula metalli ei saa muodostaa siltaa jännitteisten osien välille. Noudata uunin valmistajan suunnitelmaa elementtiurista, läpivienneistä, maadoituksesta, suojauksesta ja erotuksesta.

Induktiouunit

Työvuorauksella, kelamassalla tai -tasoitteella, kaatonokalla, yläreunarakenteella ja kelansuojauksella on erilliset tehtävät. Zirkonipohjainen kelansuojaustasoite ja VITPLAST 85P ovat teollisuuden erikoismateriaaleja, jotka on asennettava induktiouunin toimittajan ohjeiden mukaisesti. Vuorauksen paksuus, sintraus, maavuodon tunnistus, kelan jäähdytys ja sähkötarkastukset ovat turvallisuuden kannalta kriittisiä. Kategoriakuvaus ei korvaa teknistä erittelyä.

Metallin, seoksen, kuonan ja juoksutteen yhteensopivuus

Alumiini, kupariseokset, valurauta, teräs ja muut metallit aiheuttavat erilaisia lämpö- ja kemiallisia rasituksia. Seosaineet, oksidikertymät, kuona ja juoksutteet voivat muuttaa tulenkestävän materiaalin kastuvuutta, läpäisyä ja kemiallisia reaktioita. Selvitä, muodostaako tuote kuumapinnan, sijaitseeko se toisen vuorauksen takana vai koskettaako se suoraan sulaa materiaalia.

Zirkonipitoisuudesta ei saa päätellä yleistä kastumattomuutta eikä alumiinioksidipitoisuudesta yleistä sulametallin kestävyyttä. Pyydä tekninen näyttö tarkalle seokselle ja lämpötilalle. Kriittisessä teollisuuskäytössä tarvitaan laboratorioanalyysi, hallittu koe ja aiemman vuorauksen tutkiminen. Magnesium ja muut reaktiiviset metallit edellyttävät erikoistuneita prosessinhallintamenetelmiä, eikä niitä pidä käsitellä tavanomaisina harrastevalimon sulatuksina.

Kosteudenhallinta, kovettuminen ja kuivatus

Sulan metallin joutuminen kosketuksiin veden kanssa voi aiheuttaa räjähdyksen. Suojaa panosmateriaalit, upokkaat, valusangot, työkalut, muotit, lattiat ja uuni sateelta, kondensaatiolta ja muulta kosteudelta. Onttoihin tai suljettuihin romukappaleisiin voi jäädä nestettä, mikä aiheuttaa lisävaaroja. Hyväksy ja valmistele panos vain dokumentoidun turvallisen menetelmän mukaisesti.

Kaikki veden kanssa asennettavat tulenkestävät materiaalit on asennettava, kovetettava ja kuivattava hallitusti ennen sulatuksen aloittamista. Annostele puhdas sekoitusvesi tarkasti, sekoita valumassa tasalaatuiseksi, tee valu loppuun massan käyttöajan kuluessa ja tiivistä massa erottamatta runkoainetta. Tarpeeton vesimäärä voi lisätä huokoisuutta ja pidentää kosteuden poistumista. Kuivalta näyttävä pinta ei takaa vuorauksen sisäosan olevan kuiva.

Noudata materiaali- ja asennuskohtaista kuivatusohjelmaa, jossa huomioidaan materiaali, paksuus, kokonaistilavuus, kovettuminen ympäristön lämpötilassa, ilmanvaihto ja uunin geometria. Etene määräysten mukaisesti matalan lämpötilan pitojaksojen kautta täyteen polttoon ja varmista menettely uunin tai tulenkestävien materiaalien toimittajalta. Ensimmäistä polttoa ei saa nopeuttaa johtamalla sulaa metallia vuoraukseen, jonka kuivuutta ei ole varmistettu.

Vuorauksen tarkastus ja kunnossapito

• Tarkasta työpinta: etsi avoimia saumoja, lohkeilua, lasittumista, metallin tunkeutumista, juoksutteen aiheuttamia vaurioita, eroosiota ja ainevahvuuden menetystä.
• Kartoita vaipan lämpötila: vertaa mittauksia vastaavilla uuniasetuksilla ja tutki kaikki uudet tai laajenevat kuumat alueet.
• Tarkasta polttimen tai vastuselementin alue: tunnista liekin suora osuminen, vaurioituneet aukot, löystyneet tuet ja muuttuneet turvaetäisyydet.
• Arvioi kuitueristys: etsi kutistumisrakoja, löystyneitä kiinnityksiä, vaurioituneita levyjä, kuluneita pintoja ja paljastunutta vaippaa.
• Tarkasta jalustat ja käsittelylaitteet: varmista vakaus, oikea sopivuus, kohdistus sekä halkeamien ja muodonmuutosten puuttuminen.
• Tarkasta upokas erikseen: sovella upokkaan valmistajan hyväksymis- ja poistokriteerejä ennen jokaista sulatusta.
• Kirjaa korjaukset: säilytä tiedot tuote-erästä, sijainnista, paksuudesta, sekoituksesta, kovettumisesta, kuivatuksesta ja käyttöönoton jälkeisestä tarkastuksesta.

Rajaa paikkakorjaukset alueille, joita käyttökuntoinen materiaali ympäröi ja tukee. Toistuvat halkeamat, metalliseoksen syvä tunkeutuminen, useat kuumat alueet vaipassa, näkyvät kelakomponentit, sulan metallin pidätyskyvyn menetys tai merkittävä ainevahvuuden väheneminen edellyttävät uunin pysäyttämistä ja vian tutkimista uuden pintakorjauksen sijaan.

Sulametalliturvallisuus ja altistumisen hallinta

Estä veden ja muiden epäpuhtauksien pääsy sulaan metalliin. Kuivaa ja tarkasta panos, muotit, valusangot ja työvälineet. Pidä lattiat kuivina ja tasaisina sekä valureitti esteettömänä. Estä tarpeettomien henkilöiden pääsy alueelle ja käytä suojaseiniä tai turvaetäisyyttä aina kun se on mahdollista. Laadi hätäsuunnitelma ja järjestä metalleille, polttoaineille ja sähkölaitteille soveltuvat palontorjuntamenetelmät. Vettä ei saa käyttää kohteissa, joissa se voi joutua kosketuksiin sulan metallin kanssa.

Valitse kasvojen, silmien, vartalon, käsien ja jalkojen suojaimet sulametalliroiskeita koskevan riskinarvioinnin sekä käsiteltävän metallin perusteella. Tavallinen kuumuudenkestävä suojavaatetus ei automaattisesti suojaa sulan alumiinin, raudan, kuparin tai messingin roiskeilta. Henkilönsuojaimet täydentävät uunin eheyttä, kuivia työtapoja, suojausta, ilmanvaihtoa ja eristämistä. Ne eivät korvaa näitä toimenpiteitä.

Palamistuotteet, metalli- ja juoksutehuurut, sideaineiden hajoamistuotteet, valuhiekka sekä tulenkestävien materiaalien kuivatyöstö voivat synnyttää vaarallisia ilman epäpuhtauksia. Käytä mahdollisuuksien mukaan korvaavia materiaaleja, kotelointia ja tehokasta kohdepoistoa sekä riskinarvioinnin edellyttämää hengityksensuojausta. Tarkista ajantasaiset käyttöturvallisuustiedotteet ja hallitse tulenkestävien materiaalien tai kuitutuotteiden leikkaus, sekoitus ja poistaminen sovellettavan kemikaali- ja altistumisriskien arvioinnin mukaisesti.

Usein kysytyt kysymykset

Mikä tulenkestävä materiaali soveltuu pieneen valimouuniin?

Pienessä upokasuunissa käytetään tavallisesti tiheää valumassaa tai tulenkestävistä tiilistä tehtyä kuumapintaa, jonka takana on kevyempi eristys. Sopivat materiaalilaadut ja paksuudet riippuvat uunityypistä, polttoaineesta, metalliseoksesta, käyttölämpötilasta, geometriasta, lämpösykleistä ja vaipan tavoitelämpötilasta.

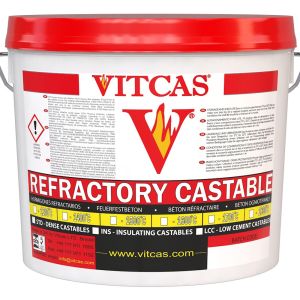

Onko tulenkestävä valumassa 1700 lämmöneriste?

Se on tiheä tulenkestävä valumassa, jota käytetään kestävien kuumapintojen ja muotoiltujen vuorausosien valmistamiseen. Sen 1700 °C:n lämpötilaluokitus ei tarkoita yhtä pientä lämmönjohtavuutta kuin kuituhuovalla tai -levyllä. Käytä koko vuorausrakenteen suunnittelussa lämpöteknisiä tietoja.

Voiko tulenkestävästä valumassasta tehdä upokkaan?

Näin ei pidä olettaa. Upokas on erikseen suunniteltu säiliö, joka valitaan tietylle metalliseokselle, uunille ja käsittelymenetelmälle. Yleistä uunien valumassaa ei saa käyttää itse tehtynä upokkaana ilman valmistajan nimenomaista hyväksyntää koko rakenteelle.

Miten 42- ja 60-prosenttiset alumiinioksidipitoiset tulenkestävät tiilet eroavat toisistaan?

Luettelossa 42-prosenttisen alumiinioksidilaadun lämpötilaksi ilmoitetaan 1430 °C ja 60-prosenttisen laadun lämpötilaksi 1600 °C. Nämä kaksi arvoa eivät yksin muodosta täydellistä erittelyä. Myös lujuus, avohuokoisuus, lämpösyklien kesto ja reaktiot todellisen metalliseoksen, kuonan ja uuni-ilmakehän kanssa on arvioitava.

Voiko keraaminen kuituhuopa toimia uunin paljaana vuorauksena?

Vain jos valitun laadun, kiinnitysmenetelmän, kutistumisen ja pintakäsittelyn soveltuvuus kyseiseen lämpötilaan, liekkikuvioon, kaasun virtausnopeuteen ja mekaaniseen rasitukseen on varmistettu. Tiheä kuumapinta voi olla tarpeen, jos vuoraukseen voi kohdistua iskuja, hankausta tai metalliroiskeita.

Miten valitsen kuituhuovan, kuitulevyn ja kuitumoduulien välillä?

Huopa on joustava, levy on jäykkä tyhjiömuovattu paneeli ja moduulit ovat suunniteltuun ankkurointikuvioon tarkoitettuja puristettuja kokonaisuuksia. Niiden asennusta, saumoja, kutistumista ja altistusolosuhteita koskevat vaatimukset ovat erilaiset.

Tarkoittaako 1700 °C:n luokitus, että tulenkestävällä materiaalilla voi sulattaa mitä tahansa metallia?

Ei. Luokitus ilmoittaa materiaalin lämpötilarajan määritellyissä olosuhteissa, eikä se ole hyväksyntä kaikille metalleille tai uuneille. Metalliseoksen ja kuonan kemiallinen koostumus, kastuvuus, paikallinen liekin lämpötila, mekaaninen kuormitus ja upokkaan soveltuvuus on arvioitava erikseen.

Mitkä materiaalit on tarkoitettu induktiouuneihin?

Zirkonipohjainen kelansuojaustasoite on tarkoitettu määriteltyihin kelansuojausrakenteisiin, kun taas VITPLAST 85P on tarkoitettu yläreuna- ja kaatonokkarakenteisiin. Ne eivät korvaa työvuorausta, kelan jäähdytystä, maavuotojärjestelmää tai uunin valmistajan asennussuunnitelmaa.

Mihin zirkonisullontamassaa käytetään?

Se on puolikuiva, kemiallisesti sitoutuva zirkonisullontamassa yhteensopiviin teollisiin valukouruihin, valusankoihin ja tulenkestävän vuorauksen taustarakenteisiin. Se edellyttää hallittua tiivistämistä ja käyttöönottoa, eikä sitä saa pitää yleiskäyttöisenä harrastevalimon täytemassana.

Voiko zirkonikorjausmassaa levittää uunin ollessa kuuma?

Tuotetta markkinoidaan teollisuuden kuuma- ja kylmäkorjauksiin, mutta kuumakorjaus on erikoistyö. Se edellyttää hyväksyttyä menettelyä, pätevää henkilöstöä ja tehtäväkohtaisia suojatoimenpiteitä. Tuote ei sovellu improvisoituun korjaukseen käytössä olevan sulametallin vieressä.

Estääkö zirkonipinnoite sulaa metallia vahingoittamasta kaikkia vuorauksia?

Ei. Toimivuus riippuu alustasta, metalliseoksesta, kuonasta tai juoksutteesta, lämpötilasta, paksuudesta ja levityksestä. Varmista yhteensopivuus täsmälliselle prosessille. Ohut pinnoite ei palauta puuttuvaa vuorauspaksuutta eikä siltaa liikkuvia halkeamia.

Voiko keraamikuituliima korvata ankkurit?

Ei, jos mekaaninen kiinnitys kuuluu vuorauksen rakenteeseen. Liimalla voidaan kiinnittää yhteensopiva kuitutuote esikäsiteltyyn alustaan, mutta paljaat järjestelmät, moduulit ja suuret levyt voivat silti edellyttää tarkoitukseen suunniteltuja ankkureita. Patruunapakkausten ja suurempien CFA-pakkausten ilmoitetut lämpötilarajat ovat myös erilaiset.

Mitä keraamikuidun kovetin tekee?

Se sitoo pintakuituja ja voi vähentää lievää eroosiota. Käsittely ei tee huovasta rakenteellista materiaalia eikä hyväksy sitä kosketukseen sulan metallin kanssa. Luettelossa itse kovettimen lämpötilaluokitukseksi ilmoitetaan 1000 °C.

Miksi uusi valimouunin vuoraus on kuivattava hitaasti?

Asennuskosteutta voi jäädä valumassan sisään senkin jälkeen, kun pinta näyttää kuivalta. Liian voimakas ensimmäinen poltto voi muuttaa kosteuden paineenalaiseksi höyryksi, joka vaurioittaa tai irrottaa tulenkestävää materiaalia. Jos jäännösvesi kohtaa sulan metallin, seurauksena voi olla räjähdys.

Miksi romun, työkalujen ja muottien on oltava kuivia?

Kaiken sulan metallin joutuminen kosketuksiin veden kanssa voi aiheuttaa räjähdyksen. Tarkasta ja valmistele panos, upokas, valusangot, työkalut ja muotit hallitun kuivatyömenettelyn mukaisesti ja suojaa sulatus- ja valualue sateelta sekä kondensaatiolta.

Voidaanko alumiinille, pronssille ja valuraudalle käyttää samaa vuorausta?

Ei automaattisesti. Niitä käsitellään eri lämpötiloissa, ja ne reagoivat eri tavoin oksidien, seosaineiden, kuonan ja juoksutteen kanssa. Varmista tulenkestävän materiaalin ja upokkaan yhteensopivuus tarkan seoksen ja käyttömenetelmän kanssa.

Mikä aiheuttaa valimouunin vaippaan kuuman pisteen?

Mahdollisia syitä ovat puuttuva eristys, avoimet saumat, vuorauksen kutistuminen, metallin tunkeutuminen, siirtynyt moduuli, liekin suora osuminen tai rikkoutuneet ankkurit. Pysäytä uuni ja tarkasta se, jos muutos on epänormaali. Pintapinnoitteen lisääminen ei riitä vianmääritykseksi.

Mitä tietoja valimouunin vuorauksen määrittämiseen tarvitaan?

Ilmoita uunin tyyppi ja mitat, polttoaine- tai sähkörakenne, metalli ja metalliseos, sulatuskapasiteetti, normaalit ja poikkeustilanteiden lämpötilat, kuona ja juoksute, käyttöjakso, nykyinen vuorausrakenne, kosketusalueet, polttimen tai vastuselementin geometria, vaipan tavoitelämpötila, asennusmenetelmä ja kuivatussuunnitelma.
