Vaihtotulitiilet kamiinoihin ja takkoihin

Vaihtotulitiilien valinta kamiinaan tai takkaan

Tulitiilet muodostavat tulipesän ja laitteen rungon tai ympäröivän muurauksen väliin kulutusta kestävän, tulenkestävän vuorauksen. Oikein määritetyt vuorausosat suojaavat teräs- ja valurautakomponentteja suoralta kuumuudelta, muotoilevat tulipesää ja vaikuttavat lämmön siirtymiseen laitteessa. Vaihto-osan materiaalin, paksuuden, muodon ja sijainnin on siksi vastattava alkuperäistä; pelkkä lämmönkestoluokitus ei riitä.

Tähän tuoteryhmään kuuluu tiiviitä vaaleita ja mustia samottitiiliä sekä kevyitä vermikuliittitiiliä. Kaikki toimitetaan kuuden kappaleen pakkauksissa, mutta niiden lämpötekniset ja mekaaniset ominaisuudet poikkeavat toisistaan. Tarkista laitteen käyttöohje, alkuperäisen osan tiedot ja tulipesän mitat ennen tilaamista tai leikkaamista.

Vaihtotiilien vertailu

Ilmoitettu lämpötila on materiaalin raja-arvo, ei laitteen normaali käyttölämpötila eikä valmiin takan tai kamiinan lämpötilaluokitus. Metallirungolla, kiinnikkeillä, laastilla, savunohjauslevyllä, luukun tiivisteillä ja ympäröivällä rakenteella on omat raja-arvonsa. Noudata laitteen valmistajan polttoainetta, käyttöä ja suojaetäisyyksiä koskevia ohjeita.

Samotti ja vermikuliitti eivät korvaa suoraan toisiaan

Alkuperäisen vermikuliittivuorauksen korvaaminen tiiviillä samottitiilellä voi lisätä lämmön johtumista laitteen kuoreen ja kuormittaa osia, joita ei ole suunniteltu lisäpainolle. Samotin korvaaminen vermikuliitilla voi heikentää lämmönvarauskykyä ja mekaanista kestävyyttä. Kumpikin muutos voi vaikuttaa tulipesän lämpötilaan, palamiseen, päästöihin, ulkopintojen lämpötilaan ja valmistajan hyväksyntään. Käytä alkuperäistä materiaalityyppiä, ellei laitteen valmistaja vahvista vaihtoehdon soveltuvuutta.

Milloin tulitiili on vaihdettava?

Tarkasta vuoraus vasta, kun laite on kylmä, poistettu käytöstä ja puhdistettu irtotuhkasta. Hieno ja vakaa halkeama ei aina edellytä välitöntä vaihtoa, jos tiili pysyy tukevasti paikallaan ja peittää edelleen laitteen seinämän. Ratkaiseva ohjeistus on laitteen käyttöohjeessa. Vaihto on yleensä tarpeen, kun:

• osa tiilestä puuttuu tai on murentunut pois;
• tiili on löysä, siirtynyt tai ei enää pysy oikein kiinnitettynä;
• halkeama antaa kappaleiden liikkua toisistaan riippumatta;
• kuluminen on pienentänyt alkuperäistä paksuutta huomattavasti;
• vuorauksen takana oleva metallinen tulipesä tai palava rakenne on paljastunut;
• tiili on vääntynyt, vaurioitunut kemiallisesti tai rikkoutunut iskusta;
• valmistaja määrää vaihdon tietyn kunnon perusteella.

Älä jatka laitteen lämmittämistä, jos käyttöohje edellyttää ehjää vuorausta tai puuttuva materiaali paljastaa suojaamattoman osan. Liiallinen kuumuus voi vääntää tulipesää, vaurioittaa kiinnikkeitä ja siirtyä alueille, joita ei ole suunniteltu suoraan lämpörasitukseen.

Alkuperäisen vuorauksen tunnistaminen

Valokuvaa tulipesä ennen osien irrottamista ja merkitse muistiin jokaisen tiilen, levyn, kiinnikkeen ja savunohjauslevyn sijainti ja asento. Tarkista laitteen malli ja sarjanumero sen sijaan, että olettaisit samannäköisten kamiinoiden käyttävän samoja osia. Sivu-, taka- ja pohjatiilet sekä savunohjauslevyt voivat olla eri materiaaleja.

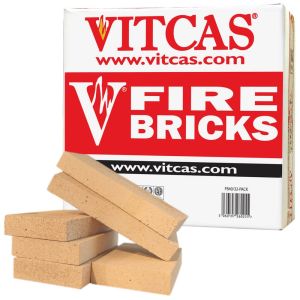

Vermikuliitti on yleensä kevyttä, huokoista ja verrattain pehmeää. Tiivis samotti on huomattavasti raskaampaa ja kovempaa, ja sen rakenne muistuttaa keramiikkaa tai muurauskiveä. Jos alkuperäistä materiaalia ei voida tunnistaa tai osassa on erityinen muotoiltu profiili, hanki alkuperäinen varaosa tai tekninen vahvistus ennen korvaavan osan valmistamista.

Vaihtotiilien mittaaminen

1. Anna laitteen jäähtyä kokonaan ja poista tuhka vahingoittamatta jäljellä olevaa vuorausta.
2. Kirjaa korkeus, leveys ja paksuus vahingoittumattomasta tiilestä, laitteen käyttöohjeesta tai tulipesän aukosta.
3. Mittaa useasta kohdasta, sillä vanha tiili voi olla kulunut, vääntynyt tai murtunut.
4. Huomioi uurteet, viisteet, lovet, ilmakanavat, kiinnitysreiät ja kiinnikkeiden ympärille tarvittavat välykset.
5. Tarkista, ovatko vasemman- ja oikeanpuoleiset osat toistensa peilikuvia.
6. Huomioi tuotteen ilmoitettu noin ±3 mm:n mittatoleranssi.

Älä jäljennä kulumisesta syntynyttä rakoa äläkä oleta, että jokainen näkyvä aukko on täytettävä. Osa välyksistä on tarkoituksellisia liikuntavaroja tai palamisilman kanavia. Niiden tukkiminen voi vaarantaa turvallisen toiminnan.

Pakkauskoot ja nimellinen peittoala

Kukin tuote sisältää kuusi tiiltä. Kun suurin pinta muodostaa näkyvän vuorauspinnan, teoreettinen pinta-ala ennen saumoja, leikkaamista ja hukkaa on:

Oikeanmuotoisten yksittäisten osien valmistaminen on peittoalaa tärkeämpää. Varaa lisämateriaalia terän leikkuu-uraa, koeleikkauksia, vaurioituvia reunoja ja tulevia vaihtoja varten. Yksi pakkaus ei välttämättä riitä koko laitteeseen, jos tulipesässä käytetään suuria, profiloituja tai muotoon valettuja vuorausosia.

Tiiviiden samottitiilien leikkaaminen

Vaaleita ja mustia samottitiiliä voidaan leikata tiilelle tai betonille tarkoitetulla, tarkoitukseen sopivalla timanttiterällä. Merkitse lopulliset mitat tarkasti, tue tiili vakaalle alustalle äläkä pakota terää. Leikkaaminen molemmilta puolilta voi vähentää reunojen lohkeilua, jos laitteisto ja turvalliset työtavat sen sallivat.

Samotin leikkaaminen voi vapauttaa hienoa mineraali- ja kvartsipitoista pölyä. Käytä soveltuvaa kohdepoistoa tai yhteensopivaa märkäleikkausmenetelmää sekä työkalun ja tuotteen turvallisuusohjeiden mukaista hengityksen-, silmien-, kuulon- ja käsien suojausta. Työskentele erillään käytössä olevista tiloista. Älä käytä vaurioitunutta laikkaa tai poista työkalun suojuksia. Anna märkäleikatun tiilen kuivua täysin ennen kuumentamista.

Vermikuliitin leikkaaminen ja muotoilu

Vermikuliittitiiliä voidaan muotoilla hienohampaisella käsisahalla, minkä lisäksi niitä voidaan porata ja hioa. Tue levy läheltä työstökohtaa, sillä ohuet reunat murtuvat helposti. Tee loviin mahdollisuuksien mukaan pyöristetyt sisäkulmat terävien jännityskeskittymien välttämiseksi.

Käytä pölynpoistoa ja asianmukaisia henkilönsuojaimia, vaikka vermikuliittia on helppo työstää. Poista irtohiukkaset leikkaamisen jälkeen kastelematta tiiltä läpimäräksi. Älä tee levystä niin tiukkaa, että se täytyy pakottaa kiinnikkeiden taakse; laite voi edellyttää välystä lämpölaajenemiselle ja osan irrottamiselle.

Vaihtotiilien asentaminen

1. Puhdista kylmä tulipesä huolellisesti ja tarkasta teräs- tai valurautaosat vääntymien, halkeamien ja korroosion varalta.
2. Tarkasta kiinnikkeet, pidikkeet, urat ja savunohjauslevy ennen uuden materiaalin asentamista.
3. Koesovita kaikki osat ja tarkista ilma-aukot, liikuntavarat ja osien vapaa liike.
4. Asenna tiilet laitteen käyttöohjeessa ilmoitetussa järjestyksessä vääntämättä hauraita reunoja.
5. Asenna kiinnitysosat oikein takaisin ja varmista, ettei mikään tiili voi pudota palotilaan.
6. Varmista ennen sytyttämistä, että savunohjauslevy, arina, polttoaineen pidike ja luukku toimivat esteettä.

Monet kamiinoiden vuorausosat asennetaan kuivina, ja laitteen rakenne pitää ne paikallaan. Älä kiinnitä vaihtotiiliä automaattisesti laastilla tai liimalla. Jäykkä kiinnitys voi estää lämpölaajenemista, tukkia ilmakanavia ja vaikeuttaa myöhempää huoltoa. Käytä tulenkestävää laastia tai tiivistysmassaa vain, jos dokumentoitu rakenne nimenomaisesti edellyttää sidottua saumaa.

Laasti, tulenkestävä massa ja pienet reunalohkeamat

Tulitiilien valmistuksen ja kuljetuksen aikana voi syntyä pieniä reunalohkeamia ja luonnollista värivaihtelua. Vähäinen lohkeama kriittisen tuki-, tiivistys- tai näkyvän alueen ulkopuolella ei välttämättä vaikuta käyttöön, mutta jokainen tiili on tarkastettava. Hylkää tai vaihda osa, jos vaurio heikentää sen istuvuutta, vakautta tai suojaavaa peittävyyttä.

Tulenkestävä laasti voi soveltua muurattuun takkaan, uuniin tai grillirakenteeseen, joka on suunniteltu saumatuista tulitiilistä. Irrotettava kamiinan vuoraus asennetaan usein ilman laastia. Älä täytä kaikkia liikuntasaumoja tai kiinnitä vaihdettavaa levyä pelkän yleisen laastisuosituksen perusteella. Tavallinen portlandsementtilaasti, kipsitasoite ja yleisrakennusliima eivät sovellu tulipesän sisäpuolelle.

Puukamiinat ja monipolttoainekamiinat

Kamiinan vuoraus on osa laitteen palamisteknistä rakennetta. Se auttaa ylläpitämään tehokkaan palamisen edellyttämää tulipesän lämpötilaa ja suojaa samalla ulkorunkoa. Korvaa tiilet materiaalilla ja paksuudella, jotka on hyväksytty kyseiseen kamiinamalliin. Älä muuta toisioilmakanavia, pienennä tulipesän tilavuutta hallitsemattomasti tai tuki monipolttoainelaitteen arinaa.

Tarkasta samalla savunohjauslevy ja luukun tiivisteet, sillä kulumista esiintyy usein kaikkialla tulipesässä. Uusi tiili ei korjaa ylilämmitystä, sopimatonta polttoainetta, vaurioitunutta savunohjauslevyä, liian voimakasta hormivetoa tai virheellistä ilmansäädön käyttöä.

Avotakat ja tulipesäkasetit

Vaihtotiiliä voidaan käyttää yhteensopivissa takan taustalevyissä, sivuvuorauksissa tai pienissä tulipesäkaseteissa rakenteen suunnittelun mukaisesti. Koristetiili ei ole kantava ylityspalkki eikä kokonainen takan taustalevy. Jos takan vuoraus on haljennut laajalta alueelta, liikkuu, on kostea tai irronnut muurauksesta, arvioi koko palotila yksittäisen kosmeettisen korjauksen sijaan.

Säilytä tulipesän kurkun, savukuvun ja hormiliitännän edellyttämät mitat. Tulipesän geometrian muuttaminen voi vaikuttaa vetoon ja savukaasujen kulkuun. Takkaa tai savuhormia muuttava työ voi edellyttää pätevää asentajaa ja sovellettavien rakentamismääräysten noudattamista.

Puulämmitteiset uunit ja grillit

Tiiviit vaaleat ja mustat samottituotteet on tarkoitettu puulämmitteisiin leipä- ja pizzauuneihin sekä grilleihin. Varmista, muodostaako tiili seinän, kuvun, paistopohjan vai vaihdettavan vuorauksen. Sivuseinään soveltuva ohut vaihtotiili ei automaattisesti sovellu voimakkaasti kuormitetuksi paistopinnaksi.

Tuoteryhmän sivuilla ei esitetä ilmoitusta suorasta elintarvikekosketuksesta. Älä aseta ruokaa suoraan vaihtotiilen päälle, ellei soveltuvuutta tähän käyttöön ole vahvistettu. Pidä uusi muuraus kuivana ulkorakenteen kuivatusvaiheen aikana ja suojaa imukykyiset tulenkestävät materiaalit vedeltä ennen ensimmäistä lämmitystä.

Sisä- ja ulkokäyttö

Vaaleat ja mustat samottitiilet on tarkoitettu sisä- ja ulkokäyttöön. Vermikuliittitiilet on tarkoitettu sisäkäyttöön. Ulkokäyttöön soveltuminen ei tarkoita, että kuuma tai vedellä kyllästynyt tiili voitaisiin lämmittää turvallisesti. Estä sadeveden pääsy rakenteeseen, järjestä asianmukainen sääsuojaus ja anna imeytyneen kosteuden poistua ensin luonnollisesti kuivumalla ja sen jälkeen hallitulla käyttöönottolämmityksellä.

Jäätymis-sulamissyklit, jatkuva kastuminen ja yhteensopimaton laasti voivat vaurioittaa ulkouunin tai grillin vuorausta. Ympäröivä rakenne, eristys, rappaus ja säänkestävä pintakäsittely on määritettävä yhtenäiseksi ulkokäyttöön soveltuvaksi järjestelmäksi.

Ensimmäinen lämmitys vaihdon jälkeen

Kuivina asennetut vaihtovuoraukset, jotka eivät ole kastuneet, voidaan ottaa käyttöön kamiinan tai takan käyttöohjeen mukaisesti. Jos tiilet on märkäleikattu, muurattu tai asennettu uuteen muuraukseen, anna koko rakenteen kuivua ja noudata määrättyä asteittaista lämmitysmenettelyä. Rakenteeseen jääneen kosteuden nopea kuumentaminen voi muodostaa höyryä ja aiheuttaa halkeilua tai pinnan lohkeilua.

Tarkkaile vuorausta ensimmäisen lämmityksen aikana laitteen tavanomaisten säätimien kautta avaamatta kuumaa tulipesää tarpeettomasti. Lopeta laitteen käyttö, jos tiili liikkuu, kiinnike löystyy, savua vuotaa tai metallirungossa ilmenee epänormaalia ylikuumenemista.

Ennenaikaisten vaurioiden ehkäiseminen

• Aseta polttopuut tulipesään sen sijaan, että heittäisit ne vuorausta vasten.
• Käytä vain laitteen valmistajan hyväksymiä polttoaineita.
• Älä ylitä ilmoitettua polttoainemäärää tai käytä laitetta jatkuvasti hallitsemattomalla ilmansyötöllä.
• Vältä vermikuliitin kolhimista kohennusraudoilla, arinoilla tai pölynimurin suulakkeilla.
• Poista tuhka työkaluilla, jotka eivät tartu tiilien reunojen taakse.
• Selvitä samassa kohdassa toistuvan halkeilun syy, kuten huono istuvuus, puuttuva liikuntavara tai vääntyneet kiinnikkeet.
• Suojaa ulkolaitteet veden pääsyltä rakenteisiin, kun niitä ei käytetä.

Tärkeät rajoitukset

• Nämä kuuden tiilen pakkaukset ovat yleiskäyttöisiä korvaavia materiaaleja, eivät mallikohtaisia alkuperäisosia.
• Niillä ei saa korvata keraamikuituista savunohjauslevyä, valettua tulenkestävää muoto-osaa, valmistajakohtaista muotoiltua vuorausta tai kantavaa takan taustalevyä ilman teknistä vahvistusta.
• Tiilet eivät pienennä laitteen edellyttämiä suojaetäisyyksiä palaviin materiaaleihin.
• Materiaalin 1000–1300 °C:n lämmönkestoluokitus ei sertifioi koko asennusta kyseiseen lämpötilaan.
• Älä käytä vermikuliittia voimakkaasti kuluvaan tulisijan pohjaan tai kantavana osana.
• Teollisuusuunit, polttouunit ja prosessilaitteet edellyttävät erikseen suunniteltua tulenkestävää vuorausta.

Usein kysytyt kysymykset

Mitä vaihtotulitiiliä on saatavana?

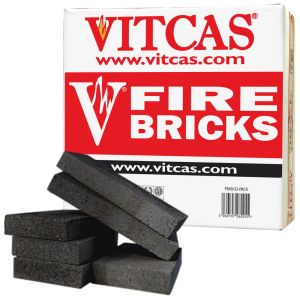

Tuoteryhmään kuuluu kuusi 1300 °C:een luokiteltua vaaleaa samottitiiltä, kuusi 1200 °C:een luokiteltua mustaa samottitiiltä ja kuusi 1000 °C:een luokiteltua kevyttä vermikuliittitiiltä.

Ovatko kaikki vaihtotiilet samankokoisia?

Eivät. Vaaleiden samottitiilien mitat ovat 230 × 114 × 32 mm, mustien samottitiilien 220 × 110 × 30 mm ja vermikuliittitiilien 200 × 90 × 25 mm.

Voidaanko samotti- ja vermikuliittitiiliä vaihtaa keskenään?

Ei ilman laitteen valmistajan hyväksyntää. Samotti on tiivistä ja varastoi lämpöä, kun taas vermikuliitti on kevyttä ja eristävää. Materiaalin vaihtaminen voi muuttaa tulipesän ja laitteen kuoren lämpötiloja.

Millä vaihtotiilellä on korkein lämmönkestoluokitus?

Vaalealla, tiheällä samottitiilellä on korkein ilmoitettu lämmönkestoluokitus, 1300 °C. Musta samotti on luokiteltu 1200 °C:een ja vermikuliitti 1000 °C:een.

Kuinka monta tiiltä yhdessä pakkauksessa on?

Jokainen tuote sisältää kuusi tiiltä. Yhden pakkauksen tiilillä on sama materiaali, väri ja nimellismitat.

Mistä tiedän, mikä tiili sopii kamiinaani?

Tarkista kamiinan malli ja käyttöohje, tunnista alkuperäinen vuorausmateriaali ja mittaa vahingoittumaton osa. Huomioi korkeuden ja leveyden lisäksi paksuus, lovet, viisteet, reiät ja liikuntavarat.

Milloin haljennut kamiinan tiili on vaihdettava?

Noudata laitteen käyttöohjetta. Vaihda tiili, kun osia on irronnut tai puuttuu, halkeama mahdollistaa liikkumisen, kuluminen paljastaa tulipesän rungon tai valmistaja edellyttää ehjää vuorausta.

Voiko kamiinaa käyttää, jos tulitiili puuttuu?

Älä käytä laitetta, jos se edellyttää täydellistä vuorausta tai puuttuva tiili paljastaa suojaamattoman seinämän. Käytön jatkaminen voi ylikuumentaa ja vääntää vuorauksen takana olevia osia.

Voidaanko tiiviitä samottitiiliä leikata?

Kyllä. Käytä tiilelle tai betonille tarkoitettua, soveltuvaa timanttiterää sekä tukevaa työstöalustaa, pölynpoistoa tai yhteensopivaa märkäleikkausta ja tarvittavaa hengityksen-, silmien-, kuulon- ja käsien suojausta.

Voidaanko vermikuliittitiiliä leikata?

Kyllä. Niitä voidaan sahata, porata ja hioa. Työskentele varovasti, sillä vermikuliitti on tiivistä samottia pehmeämpää ja hauraampaa etenkin ohuissa reunoissa ja kiinnitysreikien ympärillä.

Mikä mittatoleranssi on huomioitava?

Tuotesivujen mukaan valmistuksesta johtuva vaihtelu voi olla noin ±3 mm. Mittaa toimitetut tiilet ja koesovita ne ennen lopullista asennusta.

Pitäisikö kamiinan vaihtotiilet muurata paikalleen?

Vain, jos laitteen ohjeet sitä edellyttävät. Monet kamiinoiden vuoraukset asennetaan kuivina ja pysyvät paikallaan kiinnikkeillä. Laasti voi estää lämpölaajenemisen, tukkia ilmakanavia ja vaikeuttaa myöhempää vaihtamista.

Mitä laastia muuratussa uunissa tai takassa tulisi käyttää?

Käytä valitulle tiilelle ja rakenteelle määritettyä tulenkestävää laastia tai tulenkestävää ulkouunilaastia. Älä käytä kuumalla pinnalla tavallista sementtilaastia, kipsitasoitetta tai yleisrakennusliimaa.

Ovatko pienet lohkeamat hyväksyttäviä?

Pienet reunalohkeamat voivat olla samottitiilien valmistukselle ominaisia ja hyväksyttäviä, jos ne eivät vaikuta istuvuuteen, vakauteen tai suojaavaan peittävyyteen. Hylkää osat, joiden halkeamat tai puuttuvat kohdat heikentävät niiden toimintaa.

Voidaanko vaihtotulitiiliä käyttää pizzauunissa?

Tiiviit vaaleat ja mustat tiilet on tarkoitettu yhteensopiviin puulämmitteisiin uuneihin. Varmista, tarvitaanko tiiltä seinään, kupuun vai paistopohjaan ja soveltuvatko tiilen paksuus sekä elintarvikekosketusominaisuudet käyttökohteeseen.

Voidaanko tiiliä käyttää grillissä?

Vaaleat ja mustat samottitiilet on tarkoitettu soveltuviin grillirakenteisiin. Suojaa vuoraus vedeltä, käytä tarvittaessa yhteensopivaa laastia äläkä oleta tuotteen soveltuvan suoraan elintarvikekosketukseen ilman vahvistusta.

Soveltuvatko tiilet ulkokäyttöön?

Vaaleat ja mustat samottituotteet on tarkoitettu sekä ulko- että sisäkäyttöön. Vermikuliitti on tarkoitettu sisäkäyttöön. Täydelliset ulkoasennukset edellyttävät silti sääsuojausta ja hallittua kuivausta ennen lämmitystä.

Pienentävätkö vaihtotiilet kamiinan suojaetäisyyksiä?

Eivät. Ne eivät oikeuta pienentämään laitteen valmistajan ilmoittamia etäisyyksiä palaviin seiniin, lattioihin, huonekaluihin tai muihin materiaaleihin.

Miksi vaihtotiilet halkeavat toistuvasti?

Mahdollisia syitä ovat liian tiukka sovitus, tukkeutunut liikuntavara, vääntyneet kiinnikkeet, polttoaineen aiheuttamat iskut, ylilämmitys, kosteus tai väärä materiaali. Korjaa syy ennen uuden tiilen asentamista.

Miten uudet tulitiilet otetaan käyttöön?

Kuivina asennettuja vuorausosia on käytettävä laitteen käyttöohjeen mukaisesti. Märkäleikattujen tai laastilla asennettujen tiilien ja uuden muurauksen on kuivuttava täysin ennen asteittaista ensimmäistä lämmitystä höyryvaurioiden välttämiseksi.

Voidaanko näitä tiiliä käyttää teollisuusuunissa?

Älä valitse kotitalouskäyttöön tarkoitettua vaihtotiilipakkausta teollisuuslaitteeseen pelkän lämmönkestoluokituksen perusteella. Uunivuorauksessa on huomioitava kemiallinen koostumus, lujuus, hankaus, käyttöatmosfääri, lämpösyklit ja koko tulenkestävän rakenteen suunnittelu.
