Saunankiukaat

Valitse saunankiukaan materiaalit lämpövyöhykkeen mukaan

Monet saunat ovat puuverhoiltuja tiloja, joten lämmönlähdettä lähinnä olevaa materiaalia ei voida valita pelkän lämmönkestoluokituksen perusteella. Kiukaan teknisissä tiedoissa on määritettävä suojaetäisyydet, alustan rakenne, lämpösuojan mitoitus, ilmanvaihto ja sallittu savuhormiratkaisu. Tulenkestävät ja kuumuutta kestävät tuotteet voivat olla osa tätä kokonaisuutta, mutta ne eivät tee testaamattomasta asennuksesta vaatimustenmukaista.

Puulämmitteiset ja sähkökiukaat

Puulämmitteinen kiuas edellyttää oikein suunniteltua palamisilmansyöttöä, palamatonta alustaa, liitinhormia ja savupiippua. Kiukaan ja savupiippujärjestelmän on oltava yhteensopivia, tarkastettavissa ja nuohottavissa. Ne on erotettava palavista rakenteista kiukaan ja hormijärjestelmän asiakirjoissa määritetyillä etäisyyksillä. Suojina tai vuorauksina käytettävät materiaalit on asennettava testatun tai määritetyn rakenneratkaisun mukaisesti. Levyn tai tiilikerroksen lisääminen ei automaattisesti oikeuta pienentämään suojaetäisyyttä.

Sähkökiukaat eivät tarvitse savuhormia, eikä tällä sivulla esiteltyjä tuotteita saa käyttää kiukaan muuttamiseen, ilmanvaihtoaukkojen peittämiseen tai alkuperäisosien korvaamiseen. Ympäröiviä levyjä, pintamateriaaleja tai tiivisteitä voidaan käyttää vain kiuasvalmistajan salliessa sen. Sähköliitännän, suojalaitteiden, kaapelivalintojen ja laitteen sijoituksen on täytettävä asennukseen sovellettavat sähkövaatimukset, ja työn saa tehdä vain asianmukaisen pätevyyden omaava henkilö.

Tulenkestävät tiilet ja kuumuudenkestävä valumassa

Tiiviiden samottitiilien mitat ovat 230 × 114 × 64 mm, ja ne on luokiteltu jatkuvaan käyttöön enintään 1300 °C:ssa. Suuren lämpökapasiteettinsa ansiosta ne voivat varata ja luovuttaa lämpöä, mistä voi olla hyötyä suunnitellussa muuratussa rakenneosassa tai kuumuudelle altistuvassa ympäröivässä rakenteessa. Ne eivät korvaa kiuasvalmistajan hyväksymiä kiuaskiviä, eikä niitä saa sijoittaa tehdasvalmisteisen kiukaan sisään, elleivät kiukaan ohjeet salli tulenkestävien osien vaihtamista tai rakenteen muuttamista.

Tiilirakenteen toimivuus riippuu saumausmateriaalista ja saumojen mitoituksesta. Tiilien tuotesivulla suositellaan kuumuudenkestävää laastia kapeisiin sisäsaumoihin ja HPS-kuumuudenkestävää valumassaa suurempiin aukkoihin. Selvitä suunniteltuun rakenteeseen sopiva laasti, sallittu sauman leveys, limitys, tuenta ja liikuntavarat sen sijaan, että tulenkestävät tiilet muurattaisiin tavallisella muurauslaastilla.

HPS-kuumuudenkestävä valumassa on veteen sekoitettava sementtisideaineinen materiaali, jonka käyttölämpötilaksi ilmoitetaan enintään 1400 °C. Sitä voidaan käyttää yhteensopivien, kuumuudelle altistuvien muurattujen rakenneosien valmistamiseen tai korjaamiseen sekä korvaavien tulenkestävien tiiliosien valamiseen. Voimassa olevat ohjeet edellyttävät 24 tunnin viileää ja kosteaa jälkihoitoa, 48 tunnin luonnollista kuivumista sekä hallittua esilämmitystä. Nopeasti kuumeneva, rakenteeseen jäänyt kosteus voi aiheuttaa halkeilua tai lohkeilua, joten käyttöönottolämmitys on tehtävä ennen kiukaan normaalia käyttöä.

Palolevy ja kuumuudenkestävä liima

HT-korkean lämpötilan palolevy on kooltaan 1200 × 800 × 12 mm. Se ei sisällä kipsiä, ja sen palokäyttäytymisluokka on A1 standardin EN 13501-1:2019 mukaan. Levy voi muodostaa palamattoman pinnan soveltuvassa kiukaan ympäröivässä rakenteessa tai seinärakenteessa. Tuotteen A1-luokitus ei kuitenkaan yksin osoita valmiin seinärakenteen palonkestävyyttä eikä todista, että tietyn kiukaan etäisyyttä puurakenteisiin voidaan pienentää.

Määritä koko levyrakenne: alusta tai runko, mekaaniset kiinnikkeet, saumat, reunaetäisyydet, läpiviennit, tuuletusrako ja pintakäsittely. Jos tarvitaan erillinen suojaseinä, varmista levyn riittävä rakenteellinen tuenta. Tuotesivulla suositellaan rakennelevyä kohteisiin, joissa tarvitaan kantava tukirunko.

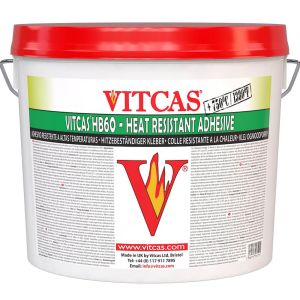

HB60 on hydraulisesti sitoutuva liima, jonka käyttölämpötilaksi ilmoitetaan oikein levitettynä ja täysin kovettuneena enintään 750 °C. Se on tarkoitettu yhteensopiville palolevyille, vermikuliittilevyille, laatoille ja tulenkestäville kappaleille sekä tiettyihin rappaustöihin vahvikeverkon päälle. Esikäsittele ja pohjusta levyt voimassa olevien tuoteohjeiden mukaisesti. Liiman lämpötilaraja ei kumoa levyn, pintakerroksen, kiinnikkeen tai viereisen alustan alempaa lämpötilarajaa.

Savuhormin ja savupiipun eristys

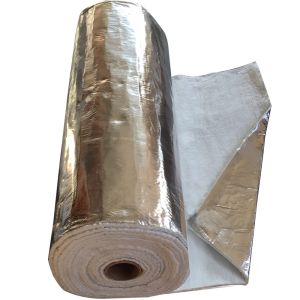

Nämä kaksi savuhormin eristystuotetta on tarkoitettu erilaisiin rakenteisiin. Alumiinipinnoitettu lasikuitumatto toimitetaan 12 mm:n kerroksena yhteensopivien hormien ympärille käärittäväksi. Lasikuituosan käyttölämpötilaksi ilmoitetaan enintään 550 °C, kun taas alumiinipinnoitteen erillinen raja on 300 °C. Esimuotoiltu E-lasikuidusta valmistettu savuhormin eristekääre on 1 metrin pituinen ja 12 mm:n paksuinen. Se on saatavana halkaisijaltaan 125 mm:n ja 200 mm:n joustaville hormiputkille, ja sen ilmoitettu lämpötilaraja on 550 °C.

Käytä kumpaakin tuotetta vain yhteensopivan hormin tai hormiputken kanssa ja hormijärjestelmän valmistajan sallimassa kohdassa. Eristys voi auttaa säilyttämään savukaasujen lämpötilan ja vähentämään kondensoitumista, mutta sillä ei saa peittää sopimatonta liitosta, korvata vaadittua tehdasvalmisteista eristettyä savupiippuosaa eikä perustella hyväksymätöntä suojaetäisyyden pienentämistä puurakenteisiin. Säilytä riittävä pääsy tarkastusta, nuohousta ja vaihtamista varten.

Kuumuudenkestävä maali ja joustava silikoni

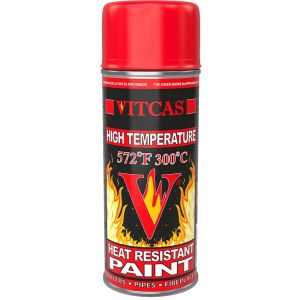

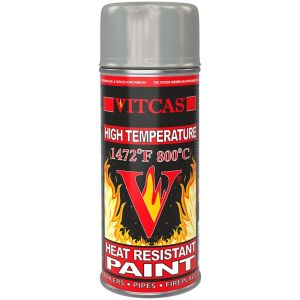

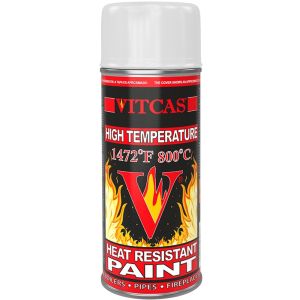

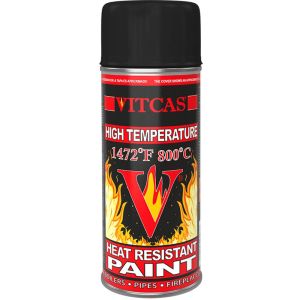

Mustien, valkoisten, kermanväristen ja hopeisten spraymaalien käyttölämpötilaksi ilmoitetaan enintään 800 °C. Punaisen version lämpötilaraja on alempi, 300 °C. Valitse tuote mitatun tai lasketun pintalämpötilan, ei pelkän värin perusteella. Pinnoitteet on tarkoitettu ensisijaisesti asianmukaisesti esikäsitellyille paljaille metallipinnoille. Niitä ei saa ruiskuttaa kiuaskiville, lämmitysvastuksille, elintarvikkeiden kanssa kosketuksiin joutuville pinnoille tai palotilan sisälle, elleivät tuotekohtaiset ohjeet nimenomaisesti salli sitä.

Maali on levitettävä riittävässä ilmanvaihdossa ja lämpökovetettava sen jälkeen. Voimassa olevat tuoteohjeet edellyttävät pinnoitetun pinnan lämmittämistä 160 °C:seen yhden tunnin ajaksi. Kovettumisen aikana voi muodostua jonkin verran savua. Tee ensimmäinen lämpökovetus saunan ollessa tyhjillään, tuuleta tila huolellisesti ja noudata käyttöturvallisuustiedotetta ennen asennuksen käyttöönottoa.

Kuumuudenkestävä silikoni säilyy joustavana, ja sen käyttölämpötilaksi ilmoitetaan enintään 315 °C. Se soveltuu valittuihin kiukaiden, savuhormien ja kuumuudelle altistuvien rakennusosien reunasaumoihin, joissa on otettava huomioon liike. Se ei ole tulenkestävä laasti, eikä sitä saa käyttää suorassa liekissä tai ilmoitettua käyttölämpötilaa kuumemmissa kohteissa. Anna tiivistemassan kovettua täysin ennen lämmitystä.

Kosteus, kondensoituminen ja materiaalien liittymät

Saunassa korkea ilman lämpötila yhdistyy toistuviin kosteusvaihteluihin ja joissakin rakenteissa veden heittämiseen kuumille kiuaskiville. Tulenkestävän materiaalin lämmönkestävyys ei osoita tuotteen olevan vedenpitävä, höyrynsulkuun soveltuva, korroosionkestävä tai jatkuvaa kastumista kestävä. Suunnittele saunan kosteudenhallinta erillään kiukaan tulenkestävistä rakenteista ja palosuojauksesta.

Huomioi kondensoituminen viileämmillä seinä- ja hormipinnoilla, metallikiinnikkeiden korroosio, levyjen taakse kertyvä kosteus sekä teräksen, muurauksen, levyjen ja puun erilaiset lämpöliikkeet. Vaadittuja liikuntasaumoja ei saa ylittää jäykällä valumassalla tai liimalla. Tiivistä läpiviennit vain tuotteella, jonka soveltuvuus kyseisen kohdan lämpötilaan, alustaan, liikkeeseen ja kosteusrasitukseen on osoitettu.

Asennuksen ja käyttöönoton tarkistuslista

• Tunnista kiuas: Kirjaa, onko kiuas puulämmitteinen vai sähköinen, mikä on sen teho ja mitkä ovat testatut suojaetäisyydet ja asennusohjeen vaatimukset.
• Kartoita lämpötilat: Erota toisistaan tulipesä, kiukaan vaippa, seinäsuoja, palamaton alusta, liitinhormi, savupiippu ja joustavat saumat.
• Suojaa palavat rakenteet: Varmista määritetty etäisyys puuseiniin, lauteisiin, lattiarakenteisiin ja kattorakenteisiin.
• Suunnittele hormi: Käytä yhteensopivia osia, varmista tarvittava palamisilmansyöttö ja säilytä pääsy nuohousta ja tarkastusta varten.
• Varmista alustan soveltuvuus: Tarkista levyn tuenta, muurauksen lujuus, kiinnitystapa, pinnan esikäsittely ja kosteustila.
• Noudata tuotteiden raja-arvoja: Käytä kussakin rakennekokonaisuudessa sen alimman lämpötilaluokituksen omaavan osan raja-arvoa.
• Hallitse kovettuminen: Anna liiman, valumassan, silikonin ja maalin kovettua ohjeiden mukaisesti ennen normaalia lämmitystä tai tilan käyttöä.
• Huolehdi ilmanvaihdosta: Järjestä saunan suunnitelman edellyttämä ilmanvaihto sekä lisätuuletus maalin levityksen ja ensimmäisen lämpökovetuksen aikana.
• Tarkasta ennen käyttöä: Tarkista suojaetäisyydet, suojarakenteet, saumat, hormiliitokset, kuivatusmerkinnät ja tarvittaessa valmistajan hyväksyntä.

Usein kysytyt kysymykset

Mitä materiaaleja saunankiukaan ympärillä käytetään?

Rakenteesta riippuen asennuksessa voidaan käyttää tiiviitä tulenkestäviä tiiliä, kuumuudenkestävää valumassaa, palamatonta palolevyä, kuumuudenkestävää liimaa, yhteensopivaa savuhormin eristystä, joustavaa korkean lämpötilan silikonia ja kiuasmaaleja. Jokainen tuote on tarkoitettu eri lämpövyöhykkeelle.

Voidaanko näitä tuotteita käyttää sekä puulämmitteisten että sähkökiukaiden yhteydessä?

Tuotteet soveltuvat suorimmin puulämmitteisten kiukaiden, palamattomien alustojen ja savuhormien yhteyteen. Valittuja levyjä, pintamateriaaleja tai tiivisteitä voidaan käyttää sähkökiukaan ympärillä vain kiuasvalmistajan salliessa kyseisen rakenteen. Kiuasta ei saa muuttaa eikä sen ilmankiertoa estää.

Voivatko tulenkestävät tiilet korvata kiuaskivet?

Eivät. Tulenkestävillä rakennustiilillä ja kiuasvalmistajan hyväksymillä kiuaskivillä on eri tehtävät. Käytä kiuasvalmistajan määrittämää kivilajia, määrää ja ladontatapaa.

Voidaanko tehdasvalmisteisen kiukaan sisälle lisätä tulenkestäviä tiiliä?

Vain jos kiuasvalmistaja sallii muutoksen tai määrittää kyseisen tulenkestävän osan käytettäväksi. Lisämuuraus voi muuttaa ilmankiertoa, lämmönsiirtoa, suojaetäisyyksiä ja kiukaan toimintaa.

Voidaanko kiuas sijoittaa lähemmäs puurakenteita A1-luokitellun palolevyn avulla?

Ei automaattisesti. A1 kuvaa levyn palokäyttäytymistä, ei jokaisen suojarakenteen toimintaa. Noudata kiukaan testattuja suojaetäisyyksiä tai hyväksyttyä lämpösuojarakennetta, mukaan lukien vaadittu ilmarako ja kiinnitykset.

Mikä on HB60-liiman lämpötilaraja?

HB60-liiman käyttölämpötilaksi ilmoitetaan oikein levitettynä ja täysin kovettuneena enintään 750 °C. Valmiin rakenteen raja määräytyy sen alimman lämpötilaluokituksen omaavan osan sekä tuoteohjeissa sallittujen olosuhteiden mukaan.

Mikä savuhormin eristekääre kannattaa valita?

Valitse tuote hormin rakenteen, halkaisijan, sijainnin ja savupiippuvalmistajan vaatimusten mukaan. Esimuotoiltu kääre on saatavana 125 mm:n ja 200 mm:n joustaville hormiputkille, kun taas alumiinipinnoitettu tuote on yhteensopiviin kohteisiin sopiva leikattava matto.

Voiko savuhormin eristys pienentää etäisyyttä palaviin materiaaleihin?

Älä oleta näin. Suojaetäisyys määräytyy kiukaan sekä sertifioidun savupiippu- tai hormijärjestelmän perusteella. Lisävarusteena käytettävällä eristekääreellä ei saa muodostaa testaamatonta rakennetta, jonka suojaetäisyyttä on pienennetty.

Minkä kiuasmaalin lämmönkesto on korkein?

Mustien, valkoisten, kermanväristen ja hopeisten spraymaalien lämmönkestoksi ilmoitetaan enintään 800 °C. Punaisen spraymaalin raja on 300 °C. Varmista ulkopinnan todellinen lämpötila ennen värin valintaa.

Voiko kuumuudenkestävää maalia levittää saunan ollessa käytössä?

Ei. Levitä maali asianmukaisesti esikäsitellylle pinnalle riittävässä ilmanvaihdossa. Tee sen jälkeen määritetty kuivatus ja lämpökovetus saunan ollessa tyhjillään. Tuuleta tila huolellisesti ennen käyttöä.

Voiko 315 °C:n silikonia käyttää tulipesän sisällä?

Ei. Se on joustava reunasaumojen tiivistemassa, ei tulipesään tarkoitettu tulenkestävä materiaali. Älä käytä sitä suorassa liekissä tai kohdissa, joissa sen ilmoitettu lämpötilaraja voi ylittyä.

Ovatko tulenkestävät tuotteet vedenpitäviä saunaolosuhteissa?

Eivät välttämättä. Korkea lämpötilaluokitus ei osoita tuotteen olevan vedenpitävä tai höyrynsulkuun soveltuva. Suunnittele kosteudenhallinta, vedenpoisto, höyrynsulkukerrokset ja liittymät erikseen.

Onko kuumuudenkestävä valumassa kuivattava ennen kiukaan sytyttämistä?

Kyllä. Noudata voimassa olevia jälkihoito-, luonnollinen kuivatus- ja hallittu esilämmitysohjeita. Tulenkestävään kerrokseen jääneen kosteuden nopea kuumentaminen voi aiheuttaa halkeilua tai lohkeilua.

Mitä on tarkistettava ennen saunankiukaan käyttöönottoa?

Tarkista kiukaan käyttö- ja asennusohje, suojaetäisyydet, palamattoman alustan ja suojarakenteiden toteutus, hormin reitti, palamisilmansyöttö, ilmanvaihto, tarvittavat sähkötyöt, tuotteiden kovettuminen, ensilämmitysohje sekä pääsy tarkastusta ja huoltoa varten.
