Keramiikkauunit ja poltto

Keramiikan poltto määrittää materiaalivaatimukset

Keramiikkauunissa lämpö siirtyy poltettaviin tuotteisiin säteilyn, konvektion ja johtumisen kautta. Näiden lämmönsiirtotapojen keskinäinen suhde muuttuu polton aikana, ja uunin täyttö voi suojata kammion osia vastuksilta tai polttimilta. Vuorauksen rakenne vaikuttaa siksi lämpenemisnopeuteen, lämpötilan jakautumiseen, jäähtymiseen, vastusten tai polttoaineen tarpeeseen sekä polttotuloksen toistettavuuteen.

Määritä keraaminen massa, lasite, koristelu ja vaadittu polttotulos ennen tulenkestävien materiaalien valintaa. Kirjaa polttokäyrä, pito- ja hallitun jäähdytyksen vaiheet, uuniatmosfääri, vuorauksen suurin mahdollinen käyttölämpötila, polttojaksojen tiheys ja ulkovaipan sallittu lämpötila. Pyrometriset keilat tai muut prosessilämpötilan ilmaisimet mittaavat ajan ja lämpötilan yhteisvaikutusta keraamiseen materiaaliin. Ne täydentävät säätimen ja termoparin antamia tietoja, mutta eivät vastaa pelkkää lämpötilalukemaa.

Materiaalien tehtävät keramiikkauunissa

Tulenkestävät eristystiilet ja tiiviit korjaukset

Tulenkestävissä eristystiilissä huokoinen rakenne yhdistyy suhteellisen vähäiseen lämmönvarauskykyyn, minkä vuoksi ne sopivat säännöllisesti käytettäviin jaksottaisiin uuneihin. Valitse luokka todellisen kuuman pinnan lämpötilan, suositeltujen jatkuvan käytön tietojen ja pysyvän lineaarisen muutoksen perusteella, älä nimellisen keilan tai säätimen asetusarvon mukaan. Pelkkä korkean lämpötilan kestävyys ei osoita lasitehöyryjen, alkalien, pelkistävän uuniatmosfäärin tai uunikaluston aiheuttamien mekaanisten vaurioiden kestävyyttä.

Tiiviillä valettavalla tulenkestävällä massalla on eri käyttötarkoitus. Se voi soveltua poltinlohkoon, kynnykseen, jalustaan tai paikalliseen kulutuskohtaan, mutta eristävän seinämän läpi asennettuna se muodostaa lämpösillan, ellei rakennetta analysoida. Vahvista vähimmäispaksuus, tuenta tai ankkurointi, lämpöliikevara ja liitosgeometria. Valumassalla ei saa koskaan peittää vaurioituneita vastuksia, syöpynyttä ulkovaippaa tai epävakaata tiilirakennetta.

Kuitumatot ja eristelevyt kevyisiin eristysrakenteisiin

Suunnittele jokainen sauma, leikattu reuna, läpivienti ja materiaalien välinen siirtymä. Kuitumatto ei saa roikkua uunikammioon, koskettaa sähkövastuksia tai jäädä alttiiksi uunilevyjen ja tuotteiden aiheuttamalle hankaukselle. Levy on tuettava, ja sen mittamuutoksille on jätettävä riittävästi tilaa. Oven vuorauksen on pysyttävä kohdallaan toistuvassa käytössä ja puristuttava vain suunnitellulla tavalla. Irrallisen kuidun lisääminen ei ole luotettava korjaus vääntyneeseen oveen tai vaurioituneeseen saranaan.

Lämpöteknisessä laskennassa on käytettävä lämmönjohtavuusarvoa asianmukaisessa keskilämpötilassa eikä pelkästään huoneenlämpötilassa ilmoitettua arvoa. Vahvista tulos kartoittamalla ulkopintojen lämpötilat edustavan polton aikana. Odottamaton kuuma alue voi johtua avoimesta saumasta, kokoon painuneesta eristeestä, vaurioituneesta kiinnityksestä, vastuksen tai polttimen suorasta lämpörasituksesta tai metallisesta lämpösillasta.

Kuitupaperit saumoihin, tiivistykseen ja erotukseen

Paperi on ohut toiminnallinen osa eikä korvaa seinämän pääeristystä. Määritä paksuus, leveys, puristus, palautuvuus, sideainepitoisuus, dielektriset ominaisuudet ja kutistuminen. Varmista, voiko orgaanisen sideaineen palaminen vapauttaa höyryjä tai muuttaa materiaalin joustavuutta tilapäisesti ensimmäisen polton aikana. Pidä paperi erillään paljaista vastuksista, ellei sen sähköisiä ja lämpöteknisiä ominaisuuksia ole dokumentoitu kyseistä asennustapaa varten.

Älä käytä paperia keramiikan tai lasitteen alla yleiskäyttöisenä uunilevyn irrotuspaperina vain siksi, että yhdellä tuotesivulla mainitaan lasinsulatusuunien uunilevyt. Soveltuvuus kosketukseen keramiikkatuotteiden kanssa edellyttää erillistä näyttöä tarttumisesta, kontaminaatiosta, pölyn siirtymisestä ja toiminnasta kyseisessä uuniatmosfäärissä.

Laastit, liima ja pintakäsittelyaineet

Käytä laastia hallittuna ohuena saumana, älä paksuna täyteaineena tai liikuntasauman tiivisteenä. Sovita laasti tiilityyppiin, uuniatmosfääriin ja lämpöliikkeisiin. Anna ilmassa kovettuvan materiaalin kuivua ennen polttoa. CFA toimii kiinnityksen apuna, mutta sen käyttö ei automaattisesti mahdollista mekaanisen tuennan pois jättämistä etenkään katoissa, ovissa tai toistuville polttojaksoille altistuvilla pinnoilla.

Kovetin ei muuta kuitua tiileksi, eikä sitä voi käyttää 1200 °C:n tai 1300 °C:n kuumalla pinnalla vain siksi, että alla olevan kuidun lämpötilaluokitus on tämä. Zirkonipinnoite ei korvaa puuttuvaa vuorauspaksuutta eikä nosta alustan sallittua käyttölämpötilaa. Varmista ennen minkään pinnoitteen käyttöä keramiikkatuotteiden läheisyydessä, ettei siitä vapaudu hiukkasia tai höyryjä, jotka muuttavat massan väriä, lasitetta, pinnan viimeistelyä, vastusten käyttöikää tai uuniatmosfääriä.

Polttojakso, uuniatmosfääri ja lämpötilan tasaisuus

• Kuivaus ja alkulämmitys: poista tuotteisiin jäänyt vesi siten, ettei höyry jää rakenteeseen. Tulenkestävällä korjauksella ja kuivattamattomalla keramiikkatuotteella on erilliset kosteudenhallintavaatimukset.
• Raakapoltto: varmista riittävä ilmanvaihto vesihöyrylle ja hajoamistuotteille ja noudata sen jälkeen massan valmistajan ilmoittamaa lämmitysnopeutta ja lämpötyötä.
• Lasituspoltto: sovita uuniatmosfääri, lämpötyö ja jäähdytys lasite-massajärjestelmään. Höyryt ja tahattomat lasitevalumat voivat vaurioittaa tai kontaminoida huokoisia vuorausmateriaaleja.
• Pelkistyspoltto: huomioi muuttuneen uuniatmosfäärin vaikutus tiiliin, kuituihin, metalliankkureihin, vastuksiin, keiloihin, lasitteisiin ja paloturvallisuuteen.
• Hallittu jäähdytys: vuorauksen varaama lämpö ja eristys vaikuttavat jäähtymisnopeuteen, mutta poltto-ohjelman on suojattava sekä tuotteita että uunin osia.
• Täytön sijoittelu: säilytä ilman kierto ja esteetön lämpösäteily sekä noudata uunin valmistajan määrittämiä etäisyyksiä vastuksiin, polttimiin, termopareihin ja seiniin.

Asennus, käyttö ja kunnossapito

Eristä sähkö- tai polttoaineensyöttö ja varmista sen turvallisuus ennen vuoraustöitä. Tarkasta vastukset, urat, liittimet, termoparit, poltinlohkot, liekkikanavat, ilmanvaihto, oven varusteet, turvalukitukset, ulkovaippa ja uunikalusto. Vanhoissa eristeissä voi olla asbestia. Keskeytä työ ja pyydä asiantuntija-arvio ennen tunnistamattoman materiaalin käsittelyä.

Noudata tiili-, valumassa-, laasti-, liima- tai pinnoitustöiden jälkeen asianmukaisia kovettumis- ja kuivausohjeita. Valettava tulenkestävä massa voi sisältää kosteutta pinnan näyttäessä kuivalta. Liian aikainen poltto täydellä teholla voi synnyttää höyrynpainetta ja vaurioittaa sekä korjausta että viereistä vuorausta. Älä yhdistä tulenkestävän rakenteen kuivauspolttoa arvokkaiden tuotteiden polttoon, ellei dokumentoitu menettely sitä salli.

Aseta käyttöönoton aikana soveltuvia prosessilämpötilan ilmaisimia edustaville tasoille ja eri kohtiin, ei pelkästään säätimen termoparin viereen. Kirjaa ohjelma, täyttökuvio, keilan käyttäytyminen, energiankulutus, pitoaika, jäähdytys, uuniatmosfääri ja näkyvät tulokset. Yhdenmukainen kirjanpito auttaa erottamaan vuorauksen heikkenemisen termoparien, vastusten, polttimien säädön, täyttötiheyden tai polttokäytännön muutoksista.

Huolehdi tilan riittävästä ilmanvaihdosta ja uunikaasujen poistosta uunin valmistajan ohjeiden ja työpaikan riskinarvioinnin mukaisesti. Pidä palavat materiaalit erillään kuumista pinnoista ja savukaasukanavista. Estä pääsy paljaan kuuman ulkovaipan lähelle, huolla turvalaitteet ja pidä käyttö- ja hätätilanneohjeet näkyvillä. Täyttö ja tyhjennys voivat vapauttaa piidioksidipitoista pölyä tuotteista ja uunikalustosta. Käytä asianmukaisia COSHH-hallintatoimia ja puhdistusmenetelmiä.

Usein kysytyt kysymykset

Miten tämä tuoteryhmä eroaa yleisestä uunivuorausten tuoteryhmästä?

Tällä sivulla keskitytään keramiikan polttotuloksiin, kuten lämpötyöhön, uuniatmosfääriin, tuotteiden kontaminaatioon, vastuksiin, uunikalustoon ja täyttöön. Yleinen tuoteryhmä kattaa laajemman valikoiman vuorausrakenteita ja teollisuusuunien käyttökohteita.

Vastaako pyrometrisen keilan numero tiettyä lämpötilaa?

Ei. Keilan muodonmuutos kuvaa lämpötyötä eli ajan ja lämpötilan yhteisvaikutusta määritetyissä olosuhteissa. Lämmitysnopeus, pitoaika ja uuniatmosfääri vaikuttavat vastaavaan lämpötilaan, joten käytä oikeaa keilataulukkoa ja polttomenetelmää.

Miksi kaksi aluetta voivat palaa eri tavoin, vaikka termoparien lämpötilat ovat lähes samat?

Termoparit mittaavat lämpötilaa paikallisesti, kun taas tuotteet vastaanottavat lämpöä ajan mittaan säteilyn, konvektion ja johtumisen kautta. Täytön aiheuttama varjostus, vastusten tai polttimien sijainti, ilmavirtaukset ja vuorauksen kunto voivat tuottaa erilaisen lämpötyön kammion eri osissa.

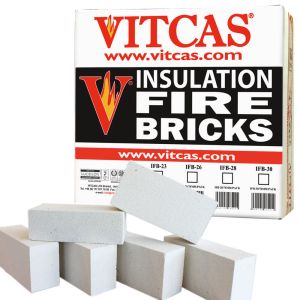

Mikä tulenkestävän eristystiilen luokka sopii keramiikkauuniin?

Luettelossa luokkien 23, 26, 28 ja 30 arvot ovat 1260 °C, 1430 °C, 1530 °C ja 1650 °C. Valitse tuote vuorauksen todellisen lämpörasituksen, jatkuvan käytön tietojen, kutistumisen, lujuuden, uuniatmosfäärin ja vaaditun käyttöiän perusteella, älä pelkästään korkeimman suunnitellun polttolämpötilan mukaan.

Voiko tulenkestävää eristystiiltä käyttää uunin lattiassa?

Vain jos sen kuormituksen-, kulutuksen- ja kemikaalinkestävyys vastaavat suunnittelun vaatimuksia. Lattiat ja kynnykset voivat vaatia tiiviimmän tai vaihdettavan pintakerroksen kohdissa, joissa uunikalusto, tuotteet tai lasitevalumat voivat vaurioittaa huokoista eristystiiltä.

Milloin tiivis valettava tulenkestävä massa on hyödyllinen keramiikkauunissa?

Siitä voidaan valmistaa yhteensopiva poltinlohko, kynnys, jalusta tai paikallinen kulutusta kestävä korjaus. Sen massa ja lämmönjohtavuus poikkeavat eristystiilestä, joten liitos sekä vaikutus ulkovaipan lämpötilaan ja polttoprosessin käyttäytymiseen on arvioitava.

Voiko keraamikuitumaton jättää paljaaksi tuotteiden viereen?

Vain kun kiinnitys, kutistuminen, kaasuvirran nopeus ja kontaminaatioriski on arvioitu. Suojaa materiaali uunilevyiltä ja käsittelyltä, hallitse irtokuitujen vapautuminen ja tutustu voimassa olevaan käyttöturvallisuustiedotteeseen ennen asennusta ja poistamista.

Mihin keraamikuitupaperia käytetään uunissa?

Sitä käytetään ohuena tiivisteenä, erotuskerroksena, liikuntakerroksena tai lämpö- ja sähkökatkona. Se ei korvaa pääasiallista matto-, levy- tai tiilieristystä, ja paksuuden, sideaineen, puristuksen ja dielektristen ominaisuuksien on sovelluttava kohteeseen.

Onko kaikkien kolmen kuitupaperin lämpötilaluokitus 1260 °C?

Ei. Alumiinioksidi-piioksidipohjaisen keraamikuitupaperin nimessä ja kuvauksessa ilmoitetaan 1260 °C. Molemmilla bioliukoisen paperin sivuilla ilmoitetaan 1200 °C, vaikka niiden URL-osoitteissa mainitaan 1260. Tee määritys voimassa olevien teknisten tietojen, ei URL-osoitteen perusteella.

Voiko kuitupaperia käyttää keramiikkauunin uunilevypaperina?

Älä oleta niin. Tuotesivun viittaus lasihyllyihin ei osoita yhteensopivuutta keraamisten massojen tai lasitteiden kanssa. Tarkista tarttuminen, kontaminaatio, pölyäminen ja toiminta aiotussa uuniatmosfäärissä.

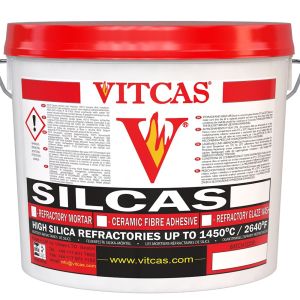

Onko uunin tiilimuurauksessa käytettävä Silcas A- vai Silcas M -laastia?

Silcas A on tarkoitettu yhteensopiville tiiviille tulitiilille ja esivaletuille osille. Silcas M soveltuu kevyille valkoisille eristystiilille, erityisesti luokalle 23. Vahvista sauman paksuus, lämpötila ja tiilen kemiallinen koostumus ennen käyttöä.

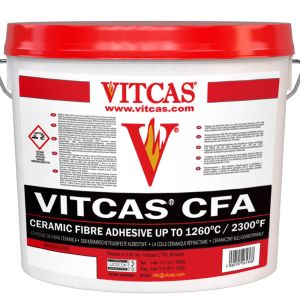

Voiko CFA-liimalla kiinnittää kuitukaton ilman ankkureita?

Ei ilman suunniteltua ja testattua kiinnitysratkaisua. Liimaliitoksen lujuus muuttuu alustan esikäsittelyn, liimakerroksen paksuuden ja toistuvien polttojen mukaan. Käytä soveltuvaa mekaanista tuentaa aina, kun rakenne sitä edellyttää.

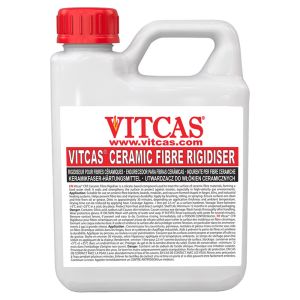

Voiko kovetinta käyttää keilan 6 polttouunin kuumalla pinnalla?

Ei pelkästään kuidun lämpötilaluokituksen perusteella. Kovettimen nykyisessä tuotekuvauksessa ilmoitetaan 1000 °C:n raja, joka voi olla kyseisessä poltossa saavutettavaa pintalämpötilaa alhaisempi. Vahvista todellinen lämpörasitus ja käytä yhteensopivaa suojausjärjestelmää.

Estääkö zirkonipinnoite kaikki lasitteen tai höyryjen aiheuttamat vauriot?

Ei. Luettelossa esitetyt ominaisuudet eivät kata kaikkia lasitteita, suoloja, alkaleja, pigmenttejä tai uuniatmosfäärejä. Vahvista yhteensopivuus ja kontaminaatiorajat kyseisen tulenkestävän materiaalin ja keramiikkaprosessin kanssa ennen kammion pinnoittamista.

Miksi uunitiilien tai kuituvuorauksen saumat avautuvat polton jälkeen?

Mahdollisia syitä ovat pysyvä kutistuminen, lämpöliike, riittämätön puristus, liikkeen estyminen, heikko tartunta tai mekaaninen rasitus. Selvitä syy ja korjaa saumarakenne sen sijaan, että kaikki raot täytettäisiin jäykällä laastilla.

Parantaako tehokkaampi eristys aina keramiikan polttoa?

Se vähentää lämpövirtaa mutta muuttaa myös lämpenemistä, jäähtymistä ja säätimen toimintaa. Lisäeristys voi nostaa vastusten, liittimien, ankkurien tai ulkovaipan liitoskohtien lämpötiloja. Laske järjestelmä uudelleen ja validoi muutettu uuni ennen tuotantokäyttöä.

Miten korjattu uuni palautetaan käyttöön?

Suorita määritetty kovettuminen ja kuivaus ja tee sen jälkeen käyttöönottopoltto ilman arvokkaita tuotteita, ellei muuta ole hyväksytty. Tarkkaile vuorauksen ja ulkovaipan lämpötiloja, vastuksia tai polttimia, uuniatmosfääriä, keilojen käyttäytymistä ja uusia halkeamia ennen normaalin polton jatkamista.

Mitä tietoja keramiikkauunin materiaalien määrittämiseen tarvitaan?

Ilmoita uunin malli ja geometria, sähkö- tai polttoainelämmitteinen lämmönlähde, massa ja lasite, tavoitekeila tai lämpötyö, polttokäyrä, uuniatmosfääri, täyttökuvio, vuorauksen enimmäislämpötila, nykyinen rakenne, vauriokartta, käytettävissä oleva paksuus, ulkovaipan tavoitelämpötila ja kontaminaatiorajoitukset.
