Uunien vuoraukset ja lämpökäsittely

Uunien vuorausjärjestelmät hallittuihin lämpöprosesseihin

Lämpökäsittelyuuneja käytetään muun muassa hehkutukseen, normalisointiin, karkaisuun, päästöön, jännityksenpoistohehkutukseen sekä hallittuun kuumennukseen ennen muovausta tai valmistusta. Poltto- ja prosessiuuneja voidaan käyttää myös keramiikan polttamiseen, kalsinointiin, sulatukseen, sulanapitoon ja muihin korkean lämpötilan prosesseihin. Jokainen prosessi muodostaa oman yhdistelmänsä lämpötilasta, uuni-ilmakehästä, lämpövuosta, mekaanisesta kulutuksesta ja lämpötilan vaihteluista.

Vuoraus on siksi suunniteltava kokonaisena järjestelmänä eikä valittava ainoastaan yhden ilmoitetun enimmäislämpötilan perusteella. Kuumapinnan on kestettävä prosessiolosuhteet, kun taas sen takana oleva eristys vähentää lämpöhäviötä ja auttaa hallitsemaan uunin vaipan lämpötilaa. Laastien, saumojen, ankkureiden, pinnoitteiden, läpivientien ja ovitiivisteiden on oltava yhteensopivia molempien kerrosten kanssa. Uunin vaippa, tukirakenteet, polttimet, lämmitysvastukset ja ohjausjärjestelmä ovat erillisiä suunnittelukohteita.

Vuorauksen pääkomponenttien toiminta

Tiiviit tulenkestävät materiaalit kuumapintojen rakentamiseen ja korjaukseen

Tiiviit tulenkestävät materiaalit tarjoavat mekaanista lujuutta ja kestävät suoraa altistumista prosessiolosuhteille. Ne yleensä varastoivat ja johtavat enemmän lämpöä kuin kevyet eristeet, joten niitä käytetään kohteissa, joissa tarvitaan kestävyyttä, iskunkestävyyttä, hankauksenkestävyyttä tai kuormankantokykyä. Niitä ei pidä automaattisesti pitää lämmöneristeinä.

Valitse tiiviit tulenkestävät tiilet, tulenkestävät valumassat tai plastiset muovattavat tulenkestävät massat geometrian, asennettavuuden, saumaustarpeen, odotettavissa olevan kulutuksen ja seisokkiajan perusteella. Valettavat ja muovattavat tuotteet edellyttävät ohjeiden mukaista esikäsittelyä, asentamista, kovettamista, kuivausta ja ensimmäistä kuumennusta.

Korkean lämpötilan eristeet ja pienen lämpökapasiteetin vuoraukset

Eristysmateriaalit vähentävät lämpövirtaa ja varastoitunutta lämpöenergiaa, mutta niiden lujuudessa, jäykkyydessä ja kaasun virtausnopeuden kestävyydessä on merkittäviä eroja. Suojatun kuumapinnan takana tehokkaasti toimiva pehmeä kuituhuopa ei välttämättä sovellu kohteeseen, jossa se altistuu iskuille, hankaukselle tai nopeasti virtaavalle poltinkaasulle. Jäykkä levy tai kokoonpuristettu moduuli voi parantaa mittapysyvyyttä, kun taas eristystiilet ja eristävät valumassat muodostavat lujemman tulenkestävän rakenteen.

Pelkkä lämpötilaluokka ei määritä eristyksen paksuutta tai ulkopinnan lämpötilaa. Kokonaisvaltaisessa lämmönsiirtolaskelmassa on huomioitava kuumapinnan materiaali, eristekerrokset, saumat, ankkurit, vaippa, ympäristöolosuhteet ja hyväksyttävä lämpöhäviö. Käytä materiaalin lämmönjohtavuusarvoa kyseisessä keskilämpötilassa, älä huoneenlämpötilassa mitattua arvoa.

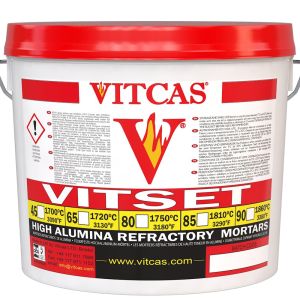

Tulenkestävät laastit ja zirkonipohjaiset pintapinnoitteet

Tulenkestävän laastin on oltava yhteensopiva asennettavien tiilien tai muotokappaleiden kanssa. Liian paksut saumat, virheellinen kuivaus tai yhteensopimaton kemiallinen koostumus voivat muodostaa heikkoja tasoja tai aiheuttaa paikallista liikkumista. VITCAS-valikoiman tulenkestävät laastit sisältävät käyttövalmiita, ilmassa kovettuvia laatuja erilaisiin lämpötila- ja alumiinioksidivaatimuksiin.

Ilmoitetut raja-arvot ovat valinnan lähtökohtia, eivät täydellisiä teknisiä eritelmiä. Tarkista ajantasainen tekninen tuote-esite, kemiallinen yhteensopivuus ja asennusohjeet ennen kuin käytät arvoja uunin virallisessa suunnittelussa tai turvallisuuskriittisessä erittelyssä.

Materiaalien valinta uunin käyttöolosuhteiden mukaan

Käyttölämpötila ja suunnitteluvara

Uunikammion asetuslämpötila, paikallinen liekin lämpötila ja tulenkestävän vuorauksen todellinen lämpötila eivät ole samoja. Poltinalueet, lämmitysvastukset, uunin holvit, oviaukkojen reunat ja läpiviennit voivat altistua nimellistä kammiolämpötilaa suuremmalle lämpövuolle tai paikalliselle lämpötilalle. Valitse materiaalit lasketun tai mitatun vuorauslämpötilan perusteella ja käytä laitesuunnittelijan, prosessin vaihtelun ja asiaankuuluvien teknisten tietojen edellyttämää varmuusmarginaalia. Materiaalia ei pidä käyttää jatkuvasti sen ilmoitetussa enimmäislämpötilassa vain siksi, että uunin säädin näyttää tätä matalamman keskiarvon.

Uuni-ilmakehä ja kemiallinen kosketus

Hapettavat, pelkistävät, hiilettävät ja muut säädellyt uuni-ilmakehät voivat vaikuttaa eri tavoin tulenkestäviin materiaaleihin ja metalliosiin. Prosessihöyryt, juoksutteet, tuhka, kuonat, sulat metallit ja lasi voivat tunkeutua vuoraukseen tai reagoida sen kanssa. Selvitä kemialliset aineet, pitoisuudet, lämpötila ja kosketustapa. Puhtaassa ilmassa soveltuva materiaali ei välttämättä sovellu kohteeseen, jossa esiintyy nesteen tunkeutumista, alkalirasitusta, rikkiyhdisteitä tai sulia prosessiaineita.

Mekaaninen kulutus ja rakenteellinen kuormitus

Panoksen liikkuminen, tulisijan liikenne, korit, alustat, työkalut ja puhdistus voivat vahingoittaa kevyttä eristyspintaa. Käytä tiivistä tai muuten suojattua kuumapintaa alueilla, joilla esiintyy iskuja, hankausta tai eroosiota. Eristyskuitutuotteita ei saa käyttää rakenteellisten kuormien kantamiseen, ellei kyseistä tuotetta ja kiinnitysjärjestelmää ole suunniteltu siihen. Tiilimuurauksen, valettujen osien ja ankkureiden on kannettava oma painonsa ja sallittava viereisten osien lämpölaajeneminen.

Lämpötilavaihtelut ja lämpökapasiteetti

Pienen lämpökapasiteetin kuitujärjestelmät voivat lyhentää kuumennus- ja jäähdytysaikoja sekä vähentää varastoitunutta lämpöenergiaa, mikä on hyödyllistä usein jaksotetuissa panosuuneissa. Tiiviit tiili- tai valumassavuoraukset ovat lujempia, mutta varastoivat enemmän lämpöä. Paras rakenne riippuu jaksojen tiheydestä, prosessin vakaudesta, ovien avaamisesta, tuotannon läpimenosta ja nopeiden lämpötilamuutosten seurauksista.

Polttimet, lämmitysvastukset ja kaasun virtausnopeus

Älä sijoita suojaamatonta pienen tiheyden materiaalia nopeasti virtaavaan liekki- tai kaasuvirtaukseen, elleivät sen tekniset tiedot salli tällaista käyttöä. Poltinkivet, aukot ja voimakkaasti kuluvat alueet voivat edellyttää tiivistä valumassaa tai muotoiltuja tulenkestäviä kappaleita. Noudata sähkövastuksille määritettyjä suojaetäisyyksiä ja estä sähköä johtavia ankkureita tai tukia muodostamasta haitallisia lämpösiltoja tai sähköturvallisuusriskejä.

Asennus, kuivaus ja ensimmäinen kuumennus

Tulenkestävän vuorauksen onnistunut asennus riippuu materiaalivalinnan lisäksi työn laadusta. Säilytä kuivat tuotteet asianmukaisissa olosuhteissa, käytä puhtaita välineitä ja mittaa lisättävä vesi tarkasti. Asenna tiilet määritetyllä saumapaksuudella ja limityksellä. Sekoita, asenna ja tiivistä valumassat niiden työstöajan kuluessa äläkä lisää niihin hyväksymätöntä ylimääräistä vettä. Asenna kuitujärjestelmät määritetyn puristuksen, saumojen, limitysten ja ankkuroinnin mukaisesti.

Uudet valumassat, laastit ja pinnoitteet sisältävät vettä, joka on poistettava hallitun ohjelman mukaisesti. Kostean monoliittivuorauksen liian nopea kuumentaminen voi aiheuttaa sisäistä höyrynpainetta, halkeilua tai räjähdysmäistä lohkeilua. Kuivauksen ja ensimmäisen kuumennuksen nopeus riippuu materiaalista, paksuudesta, geometriasta, ympäristössä tapahtuvasta kovettumisesta, ilmanvaihdosta ja uunin rakenteesta. Noudata voimassa olevia tuoteohjeita ja uunisuunnittelijan hyväksymää kuivatusohjelmaa. Älä korvaa niitä yleisellä aikataululla.

• Ennen kuumennusta: tarkista kovettuminen, ilmanpoistoaukot, liikuntavarat, ankkurit, saumat sekä polttimien, lämmitysvastusten ja ohjauslaitteiden kunto.
• Käyttöönoton aikana: seuraa määritettyjä lämpötiloja edustavista mittauspisteistä ja pysäytä lämpötilan nosto tai hidasta sitä, jos hyväksytty ohjelma sitä edellyttää.
• Käyttöönoton jälkeen: kirjaa lämpötilajakso, tarkasta vuoraus turvallisen jäähtymisen jälkeen ja selvitä poikkeavat halkeamat, liikkeet tai kuumat kohdat.

Tarkastus, kunnossapito ja turvallinen pääsy uuniin

Säännöllisessä tarkastuksessa on etsittävä avautuneita saumoja, siirtyneitä tiiliä, kulunutta kuumapintamateriaalia, paljastuneita ankkureita, kuitujen kutistumista, vaurioituneita moduuleja, pinnoitteen irtoamista ja uunin ulkovaipan lämpötilamuutoksia. Uusi kuuma kohta voi viitata vuorauksen ohentumiseen, rakoon tai eristevaurioon, vaikka uuni saavuttaisi edelleen asetuslämpötilansa. Seuraa havaintojen ja lämpökuvaustietojen kehitystä vertailukelpoisissa käyttöolosuhteissa yksittäiseen mittaukseen luottamisen sijaan.

Uuniin meneminen ja rakenteisiin kajoava kunnossapito edellyttävät asianmukaista turvallista työmenettelyä. Eristä ja lukitse kaikki asiaankuuluvat energialähteet, anna uunin jäähtyä riittävästi, arvioi sisäilmakehä ja selvitä suljettuja tiloja koskevien menettelyjen tarve. Tutustu merkintöihin ja käyttöturvallisuustiedotteisiin ennen tulenkestävien tuotteiden leikkaamista, sekoittamista, poistamista tai asentamista. Hallitse pölyä sen syntypaikassa ja valitse tehtäväkohtaisen riskinarvioinnin perusteella sopivat hengityksen-, silmien-, ihon- ja lämmönsuojaimet.

Keraamikuituja, bioliukoisia kuituja ja sementtipohjaisia tulenkestäviä tuotteita on käsiteltävä niiden omien turvallisuusohjeiden mukaisesti. Samankaltainen ulkonäkö ei tarkoita samaa vaaraluokitusta. Käytetyt kuitu- tai tulenkestävät materiaalit voivat lisäksi olla prosessiaineiden saastuttamia. Arvioi poistettavan materiaalin kunto ennen sen käsittelyä ja hävittämistä.

Usein kysytyt kysymykset

Mikä materiaali sopii parhaiten lämpökäsittelyuunin vuoraukseen?

Yhtä yleispätevää parasta materiaalia ei ole. Valinta riippuu käyttölämpötilasta ja vuorauksen paikallisista lämpötiloista, uuni-ilmakehästä, lämpötilajaksoista, hankauksesta, kuormituksesta, vaaditusta lämpövasteesta ja hyväksyttävästä lämpöhäviöstä. Monissa uuneissa kestävä kuumapinta yhdistetään yhteen tai useampaan eristekerrokseen.

Mitä eroa on tiiviillä tulenkestävillä tiilillä ja eristystiilillä?

Tiiviissä tulenkestävissä tiilissä painottuvat mekaaninen lujuus ja suoran prosessialtistuksen kestävyys, mutta niiden massa ja lämmönjohtavuus ovat yleensä suurempia. Eristystiilet ovat kevyempiä ja vähentävät lämmönsiirtoa, mutta ne soveltuvat huonommin voimakkaille iskuille, hankaukselle tai yhteensopimattomien sulien materiaalien kosketukselle alttiisiin kohteisiin.

Kannattaako käyttää tulenkestäviä tiiliä vai tulenkestävää valumassaa?

Tiilivuoraus koostuu mittatarkoista kappaleista ja saumoista, ja paikallinen vaihtaminen on yksinkertaista. Valumassoilla voidaan toteuttaa monoliittisia muotoja monimutkaisten rakenteiden ja läpivientien ympärille, mutta ne edellyttävät hallittua sekoitusta, asentamista, kovettamista ja kuivatusta. Monissa teollisuusvuorauksissa käytetään molempia.

Tarkoittaako korkeampi lämpötilaluokitus aina parempaa tulenkestävää materiaalia?

Ei. Korkeampi lämpötilaraja ei automaattisesti tarkoita parempaa lämmöneristystä, lämpöshokin kestävyyttä, kemiallista yhteensopivuutta, hankauksenkestävyyttä tai taloudellisuutta. Määritä materiaalilta vaadittavat ominaisuudet todellisten altistusolosuhteiden perusteella.

Onko uunin asetuslämpötila sama kuin vuorauksen lämpötila?

Ei välttämättä. Paikallinen lämpövuo, polttimet, lämmitysvastukset, oviaukot ja anturin sijainti voivat aiheuttaa vuoraukseen uunikammion asetuslämpötilasta poikkeavia lämpötiloja. Perusta suunnittelu edustaviin pahimman tilanteen olosuhteisiin yhden säätimen lukeman sijaan.

Kuinka suuri lämpötilavara uunin vuorauksessa pitäisi olla?

Uuni- tai prosessisuunnittelijan on määritettävä varmuusmarginaali mitatun tai lasketun materiaalilämpötilan, prosessin vaihtelun, paikallisten kuumien kohtien, uuni-ilmakehän ja valmistajan tietojen perusteella. Sama kiinteä marginaali ei sovellu kaikkiin uuneihin.

Voiko keraamikuituhuopaa käyttää paljaana kuumapintana?

Vain jos valittu lämpötilaluokka, ankkurointi ja pinnan kunto soveltuvat lämpötilaan, kaasun virtausnopeuteen, hankaukseen ja prosessi-ilmakehään. Suojattuna taustaeristeenä hyvin toimiva huopa voi vaurioitua nopeasti suorassa poltinvirtauksessa tai mekaanisesti rasitetulla alueella.

Mitä eroa on keraamikuituhuovalla, -levyllä ja -moduuleilla?

Huopa on joustavaa ja soveltuu käärintään, taustakerroksiin ja muotoiltuihin eristyksiin. Levy on jäykkää ja mahdollistaa hallitun paksuuden ja muodon. Moduulit ovat kokoonpuristettuja kokonaisuuksia, jotka on tarkoitettu uunien moduulivuorauksiin. Jokainen tuotetyyppi edellyttää omaa saumaus- ja kiinnitysmenetelmäänsä.

Voiko bioliukoinen kuituhuopa korvata keraamikuituhuovan?

Vasta kun käyttökohteen lämpötila, kutistuminen, uuni-ilmakehä, mekaaninen altistus ja täydelliset turvallisuustiedot on tarkistettu. Ulkonäöltään tai lämmönjohtavuudeltaan samankaltaiset materiaalit eivät ole automaattisesti keskenään vaihdettavissa.

Miten tarvittava eristepaksuus lasketaan?

Käytä monikerroksista lämmönsiirtolaskelmaa, jossa huomioidaan lämmönjohtavuus kyseisissä lämpötiloissa, kerrospaksuudet, kontaktien lämpövastukset, vaipan olosuhteet ja lämmönsiirto ympäristöön. Varmista, että tulos täyttää vaipan sallitun lämpötilan ja energiatehokkuustavoitteen.

Miksi tulenkestävä valumassa on kuivattava ennen käyttöä täydellä lämpötilalla?

Valumassa sisältää asennusvettä. Jos sitä kuumennetaan liian nopeasti, vuorauksen sisään voi muodostua höyrynpainetta, joka aiheuttaa halkeilua tai räjähdysmäistä lohkeilua. Noudata tuotekohtaista kovetusohjetta ja hyväksyttyä kuivatusohjelmaa.

Voiko uunissa käyttää tavallista sementtiä tai rakennuslaastia?

Ei. Tavalliset rakennusmateriaalit eivät korvaa käyttölämpötilaan ja käyttöympäristöön valittua tulenkestävää materiaalia. Käytä yhteensopivaa tulenkestävää laastia tai valumassaa ja noudata sen ilmoitettuja asennusrajoituksia.

Mitä laastia eristystiilien kanssa pitäisi käyttää?

Sovita laasti tiilen laatuun, kemialliseen koostumukseen, käyttölämpötilaan ja määritettyyn saumapaksuuteen. Laasti ei saa muodostaa vuorauksen matalamman lämpötilaluokan tai kemiallisesti yhteensopimatonta osaa.

Mihin zirkonipohjaista tulenkestävää pinnoitetta käytetään?

Se muodostaa zirkonipohjaisen pintakerroksen yhteensopivalle uuni-, valusenkka-, kuitu- tai tulenkestävälle alustalle. Soveltuvuus riippuu alustan esikäsittelystä, pinnoitteen paksuudesta, prosessin kemiasta ja ilmoitetusta käyttökohteesta. Pinnoite ei korjaa sopimattoman perusvuorauksen puutteita.

Ovatko pienet halkeamat tulenkestävässä vuorauksessa normaaleja?

Kutistumisesta tai lämpölaajenemisesta aiheutuvia halkeamia voi esiintyä erityisesti monoliittivuorauksissa, mutta hyväksyttävyyttä ei voi arvioida pelkän ulkonäön perusteella. Arvioi halkeaman leveys, syvyys, sijainti ja liike sekä paljastuneet ankkurit, kuumat kohdat ja vuoraussuunnittelijan hyväksymiskriteerit.

Milloin uunin vuoraus pitää korjata tai vaihtaa?

Selvitä syy, jos vaipan lämpötila nousee, halkeamat ovat syviä tai levenevät, saumat avautuvat, tiilet siirtyvät, vuorauksen ainevahvuus pienenee, ankkureita paljastuu, kuidut kutistuvat, materiaali likaantuu tai paikallinen vaurio uusiutuu. Korjauspäätöksessä on huomioitava jäljellä oleva paksuus ja vaurion seuraukset, ei pelkästään ulkonäköä.
