Korkean lämpötilan eristyslevyt

Korkean lämpötilan eristyslevytyyppien erot

Korkean lämpötilan levyt eroavat toisistaan huomattavasti materiaalin, tiheyden, mekaanisen lujuuden, lämmönjohtavuuden ja suunnitellun asennuskohteen suhteen. Takan kotelointiin tarkoitettu levy ei välttämättä sovellu teollisuusuunin vuoraukseen, eikä 1430 °C:n lämpötilalle mitoitettua keraamikuitulevyä pidä automaattisesti käyttää hyväksyttynä korvaavana sisälevynä kotitalouden tulisijassa.

Takan rakennuslevy

VITCAS Fireplace Construction Board on jäykkä kalsiumsilikaattieristyslevy, joka on tarkoitettu takkakammioiden, savupiipun valekoteloiden, kaakeliuunien sekä upotettavien takkasydänten ja kasettitakkojen ympärille rakennettavien koteloiden toteuttamiseen. Se on erityisen hyödyllinen kohteissa, joissa ei ole olemassa olevaa savupiippukoteloa tai joissa tulisija asennetaan seinän keskelle tai nurkkaan.

Levyn enimmäiskäyttölämpötila on 1100 °C, ja sitä on saatavana koossa 1000 × 610 × 30 mm ja 500 × 610 × 30 mm. Siinä yhdistyvät lämmöneristys ja asennusjärjestelmän määrittämiin rakennustöihin riittävä mekaaninen vakaus. Sitä ei kuitenkaan saa käyttää yleisenä kantavana rakennuslevynä.

Vermikuliittiset palonsuojalevyt

Vermikuliittiset palonsuojalevyt valmistetaan luonnossa esiintyvästä alumiini-magnesiumsilikaatista. Ne ovat kevyitä ja asbestittomia, ja niitä voidaan sahata, porata tai hioa sopivilla puuntyöstötyökaluilla. Levyjen enimmäiskäyttölämpötila on 1100 °C, ja ne on tarkoitettu sisäkäyttöön tai asianmukaisesti katettuihin asennuskohteisiin.

Tyypillisiä käyttökohteita ovat tulisijakammioiden vuoraukset, lämpösuojat, hormin sulkulevyt, varaavat puuliedet, kattilat, yösähköllä toimivat varaavat lämmittimet, säiliöt ja harrasteuunit. Sileää vermikuliittilevyä voidaan käyttää myös tulisijan soveltuvien tulitiilien korvaamiseen, kun levyn mitat ja tekniset ominaisuudet vastaavat laitteen vaatimuksia.

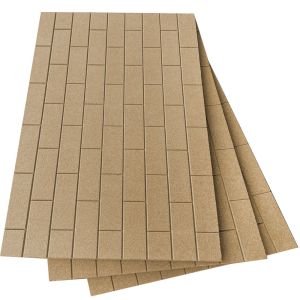

Valikoimaan kuuluu sileitä, uritettuja ja tiilikuvioituja levyjä. Uritetuissa ja tiilikuvioiduissa levyissä lämmöneristys yhdistyy koristeelliseen ulkonäköön, mutta pintakuvio ei poista tarvetta varmistaa lämpötilan, kiinnityksen ja tulisijan yhteensopivuus.

Keraamikuituiset eristyslevyt

VITCAS-keraamikuitulevyt ovat jäykkiä, tyhjiömuovattuja eristystuotteita, joiden tiheys on 300 kg/m³. Joustavaan keraamikuitumattoon verrattuna jäykkä rakenne säilyttää muotonsa vakaasti ja kestää paremmin kaasuvirtauksia. Pienen lämpömassan ansiosta ne mahdollistavat myös tiheitä tulenkestäviä vuorauksia nopeammat lämmitys- ja jäähdytysjaksot.

1260 °C:n levy soveltuu muun muassa keramiikka- ja lasiuunien vuorauksiin, ahjojen eristykseen, kattilakanaviin, savupiippuihin, lämpökäsittelyuuneihin sekä jätteenpolttolaitosten soveltuville alueille. 1430 °C:n laatu on tarkoitettu vaativampiin käyttökohteisiin, kuten korkean lämpötilan keramiikkauuneihin, lasin taivutukseen ja sulatukseen, teollisuusuuneihin, jälkipolttimiin, petrokemian laitteisiin ja energiantuotantojärjestelmiin.

Molempia laatuja on saatavana 1200 × 1000 mm:n levyinä, joiden paksuus on 25 mm tai 50 mm. Laatu on valittava lasketun vuorauslämpötilan ja käyttöympäristön perusteella, ei pelkästään valitsemalla korkein saatavilla oleva lämpötilaluokitus.

HT-palonsuojalevy korkeisiin lämpötiloihin

VITCAS HT Fireboard on jäykkä levy, jonka enimmäiskäyttölämpötila on 650 °C. Sen mitat ovat 1200 × 800 × 12 mm, ja sen palokäyttäytymisluokka on A1 standardin EN 13501-1:2019 mukaisesti. Se muodostaa sopivan alustan maalaukselle, kuumuudenkestävälle viimeistelylaastille tai laatoitukselle, kun asennuksessa käytetään yhteensopivaa pohjustus- ja kiinnitysjärjestelmää.

Tyypillisiä käyttökohteita ovat kattiloiden ympäristöt, laatoituksen taustalevyt, määritetyt seinä- ja kattorakenteet, soveltuvien palo-ovien sisärakenteet sekä olkikattoihin liittyvät palosuojarakenteet. HT Fireboard on ensisijaisesti viimeistely- ja suojalevy. Jos tarvitaan kantava kotelointi tai suoraan tulisijan yhteyteen asennettava lämpösuoja, vaihtoehdoksi on valittava Fireplace Construction Board tai tarkoitukseen soveltuva vermikuliittilevy.

Korkean lämpötilan eristyslevyjen valintaopas

Enimmäislämpötilaluokitukset eivät yksin riitä eristyksen suunnitteluun. Tarkista kunkin tuotteen tekniset tiedot ja laske koko rakenteeseen tarvittava levytyyppi, paksuus, kerrosten määrä ja rajapintojen lämpötilat.

Toimialat ja käyttökohteet

Korkean lämpötilan eristyslevyjä käytetään kotitalouksien lämmityksessä, erikoisrakentamisessa ja teollisissa lämpöprosesseissa. Tyypillisiä toimialoja ja käyttökohteita ovat:

• Kotitalouksien ja liiketilojen lämmitys: takkakammiot, tulisijojen ympärystät, savupiipun valekotelot, hormin sulkulevyt, varaavat puuliedet ja laitteiden lämpösuojat.
• Takkojen ja tulisijojen asennus: upotettavien takkasydänten ja kasettitakkojen kotelot, kulmatakat ja soveltuvat korvaavat sisälevyt.
• Keramiikka ja savenvalanta: polttouunien vuoraukset, harrasteuunit, kivitavaran poltto ja muut hallitut keramiikkaprosessit.
• Lasinvalmistus ja lasintyöstö: lasin painaminen muottiin, sulatus, taivutus ja uunien eristys.
• Metallurgia, valimot ja taonta: ahjojen eristys, uunien vuoraukset, valulaitteet ja lämpökäsittelyprosessit.
• Kattilat ja energiantuotanto: kattilakanavat, savupiiput, turbiinit, lämmönvaihtimet ja niihin liittyvät korkean lämpötilan eristysjärjestelmät.
• Petrokemian teollisuus ja prosessiteollisuus: krakkausuunit, reformerit, prosessilaitteet sekä korkean lämpötilan putki- ja kanavajärjestelmät.
• Jätteenpoltto ja krematoriot: polttolaitosten, krematoriouunien, jälkipolttimien ja poistokaasujärjestelmien soveltuvat eristysalueet.
• Laboratoriot ja tekniset prosessit: laboratoriouunit, teollisuuskuivaimet ja hallitut korkean lämpötilan testauslaitteet.
• Ammattikeittiöt: lämpösuojat ja eristys soveltuvien varaavien liesien, uunien ja lämpöä tuottavien laitteiden ympärillä.
• Palonkestävä rakentaminen: määritetyt seinä-, katto-, ovi- ja suojarakenteet, joissa valitulla levyllä ja koko järjestelmällä on vaadittu luokitus.

Sopivan eristyslevyn valinta

1. Määritä levyn tehtävä: selvitä, käytetäänkö levyä kotelon rakentamiseen, lämpösuojana, tulisijan tai uunin vuorauksena, taustaeristeenä vai koristeellisen viimeistelyn alustana.
2. Määritä jatkuva käyttölämpötila: laske lämpötila levyn asennuskohdassa ja huomioi normaali käyttö, käynnistys, sammutus ja paikalliset kuumat kohdat.
3. Tarkista lämmönjohtavuus: vertaa lämmönjohtavuusarvoja kyseisessä keskilämpötilassa sen sijaan, että tukeutuisit vain enimmäiskäyttölämpötilaan.
4. Laske tarvittava paksuus: huomioi levyn lämmönjohtavuus, kerrosrakenne, kylmän pinnan lämpötila, lämpösillat ja viereisten materiaalien sallittu lämpötila.
5. Arvioi mekaaniset vaatimukset: selvitä, onko levyn kannateltava kiinnikkeitä, kestettävä tärinää tai kaasuvirtausta, säilytettävä tietty muoto tai kannateltava viimeistelyjärjestelmää.
6. Arvioi suora altistus: varmista soveltuvuus liekeille, palamiskaasuille, kulutukselle, kemikaalihöyryille, sulille materiaaleille ja suurille kaasuvirtausnopeuksille.
7. Huomioi kosteusaltistus: vermikuliittilevyt on tarkoitettu sisäkäyttöön tai asianmukaisesti katettuihin kohteisiin. Ulkoasennukset on suojattava tuoteohjeiden mukaisesti.
8. Valitse yhteensopivat kiinnikkeet: käytä valitulle levylle ja alustalle määritettyjä ruuveja, eristekiinnikkeitä, pohjustusaineita, liimoja ja saumakäsittelyjä.
9. Suunnittele viimeistely: varmista, jätetäänkö pinta näkyviin vai viimeistelläänkö se kuumuudenkestävällä maalilla, sileällä viimeistelylaastilla, paksummalla pohjalaastilla, laatoilla tai muulla hyväksytyllä pinnoitteella.
10. Varmista palotekniset vaatimukset: erota materiaalin palokäyttäytymisluokka koko seinä-, katto-, ovi- tai suojarakenteen palonkestävyydestä.

Asennus ja käsittely

Levyt on mitattava ja leikattava tarkasti avoimien saumojen ja lämpösiltojen minimoimiseksi. Käytä valitulle materiaalille suositeltua leikkausmenetelmää ja rajoita pölyn muodostumista sahauksen, porauksen ja viimeistelyn aikana. Käytä voimassa olevassa käyttöturvallisuustiedotteessa määritettyjä henkilönsuojaimia ja työskentele riittävästi tuuletetussa tilassa.

Kiinnitä levyt vakaaseen ja yhteensopivaan alustaan määritetyillä mekaanisilla kiinnikkeillä tai korkeisiin lämpötiloihin soveltuvalla levyliimalla. Tue reunat tarvittaessa, säilytä suunniteltu saumaleveys ja tiivistä saumat hyväksytyillä järjestelmäkomponenteilla. Pelkkä liiman lämmönkestävyys ei osoita sen soveltuvuutta koko asennukseen.

Keraamikuitulevyjä on käsiteltävä varovasti reunavaurioiden ja hallitsemattoman kuitujen irtoamisen välttämiseksi. Vermikuliitti- ja rakennuslevyt on säilytettävä kuivina ja vaakatasossa. HT Fireboard on asennettava niin, että maalaamiseen, rappaukseen tai laatoitukseen tarkoitettu oikea puoli jää näkyviin tuoteohjeiden mukaisesti.

Eristyslevyjä ei saa käyttää pienentämään laitteen valmistajan määrittämiä suojaetäisyyksiä palaviin materiaaleihin, ellei koko rakennetta ole suunniteltu ja hyväksytty tähän tarkoitukseen. Tarkista asennuksen jälkeen, että ympäröivien pintojen lämpötilat pysyvät sallituissa rajoissa.

Paloluokitus ja lämmönkestävyys

Levyn enimmäiskäyttölämpötila kuvaa sen lämmönkestävyyttä määritetyissä olosuhteissa. Se ei määritä tarvittavaa eristyspaksuutta, kylmän pinnan sallittua lämpötilaa eikä valmiin rakenteen palonkestoaikaa.

Standardin EN 13501-1 mukainen A1-luokitus koskee palokäyttäytymistä ja osoittaa, että luokiteltu materiaali on palamaton. Se ei yksin määritä seinän, katon, oven tai läpivientijärjestelmän EI-luokitusta eikä tiiviyden tai eristävyyden kestoaikaa. Kun kohteessa vaaditaan säänneltyä palonkestävyyttä, käytä testattua ja dokumentoitua kokonaisrakennetta.

Usein kysytyt kysymykset

Mihin korkean lämpötilan eristyslevyjä käytetään?

Niillä vähennetään lämmön siirtymistä, rakennetaan kuumuudenkestäviä koteloita, vuorataan lämpölaitteita ja suojataan ympäröiviä rakenteita. Käyttökohteita ovat takat, tulisijat, polttouunit, teollisuusuunit, ahjot, kattilat, kanavat, savupiiput ja teolliset prosessilaitteet.

Mitä eroa on eristyslevyllä ja palonsuojalevyllä?

Eristyslevy valitaan ensisijaisesti vähentämään lämmön siirtymistä, kun taas palonsuojalevy voi olla tarkoitettu kuumuudenkestävään viimeistelyyn tai käytettäväksi osana luokiteltua palonsuojarakennetta. Jotkin tuotteet täyttävät molemmat tehtävät, mutta niiden lämpötekniset ominaisuudet ja paloluokitukset on arvioitava erikseen.

Mitä levyä tulisi käyttää takkakotelon rakentamiseen?

VITCAS Fireplace Construction Board on suunniteltu erityisesti takkakammioiden, savupiipun valekoteloiden sekä soveltuvien upotettavien takkasydänten ja kasettitakkojen koteloiden rakentamiseen. Asennuksessa on noudatettava laitteen suojaetäisyyksiä ja levyjärjestelmän ohjeita.

Mikä levy soveltuu tulisijan sisäosan korvaavaksi levyksi?

Vermikuliittinen palonsuojalevy voi soveltua tähän tarkoitukseen, jos laitteen valmistaja sallii sen ja levyn laatu, paksuus ja mitat vastaavat alkuperäistä sisälevyä. Keraamikuitulevyä ei pidä automaattisesti käyttää kotitalouden tulisijan sisälevyn korvaajana.

Mitä eroa on 1260 °C:n ja 1430 °C:n keraamikuitulevyillä?

Molemmat ovat jäykkiä, tyhjiömuovattuja keraamikuitulevyjä, joiden lämpömassa on pieni, mutta 1430 °C:n laatu on suunniteltu korkeampiin käyttölämpötiloihin. Valinnan tulee perustua laskettuun jatkuvaan lämpötilaan ja käyttöolosuhteisiin, ei pelkästään korkeimpaan lämpötilaluokitukseen.

Eristääkö paksumpi eristyslevy paremmin?

Yleensä saman materiaalin paksuuden lisääminen vähentää lämmön siirtymistä. Todelliseen suorituskykyyn vaikuttavat myös lämmönjohtavuus käyttölämpötilassa, tiheys, saumat, kiinnikkeet, puristuminen ja koko kerrosrakenne.

Voidaanko korkean lämpötilan eristyslevyt leikata haluttuun kokoon?

Kyllä. Rakennus-, vermikuliitti- ja HT-levyjä voidaan työstää sopivilla tavanomaisilla työkaluilla. Keraamikuitulevyt voidaan leikata valmistajan määrittämällä menetelmällä. Huolehdi pölynhallinnasta ja käytä asianmukaisia suojavarusteita.

Voidaanko vermikuliittilevyjä käyttää ulkona?

Vain, jos ne tiivistetään asianmukaisesti ja suojataan sateelta ja kosteudelta. Ne on tarkoitettu ensisijaisesti sisäkäyttöön tai katettuihin kohteisiin.

Voidaanko eristyslevyt rapata, laatoittaa tai maalata?

Valitut rakennus-, vermikuliitti- ja HT-levyt voidaan viimeistellä yhteensopivilla pinnoitteilla, kun pinnat valmistellaan oikein. Vaadittu levyn asennussuunta, pohjustusaine, tiivistysaine, liima, rappauslaasti ja maali määräytyvät levyjärjestelmän mukaan.

Antaako A1-luokiteltu levy rakenteelle palonkestoajan?

Ei sellaisenaan. A1 on materiaalin palokäyttäytymisluokka. Ilmoitettu palonkestoaika koskee vain testattua kokonaisrakennetta, jossa käytetään määritettyjä levyjä, kerroksia, saumoja, kiinnikkeitä ja tukirakenteita.

Voidaanko lämpötilaluokiteltu levy asentaa suoraan palavaa materiaalia vasten?

Ei ilman varmennettua suunnitelmaa. Levyn lämmönkestävyys ei automaattisesti määritä turvallista suojaetäisyyttä tai kylmän pinnan lämpötilaa. Noudata laitteen ohjeita, sovellettavia rakentamismääräyksiä ja asianmukaista lämpöteknistä suunnitelmaa.

Voidaanko keraamikuitulevyt altistaa nopeasti virtaaville kaasuille?

Jäykät keraamikuitulevyt, joiden tiheys on 300 kg/m³, kestävät kaasuvirtausta joustavaa kuitumattoa paremmin. Asennusta varten on kuitenkin varmistettava todellinen kaasun virtausnopeus, eroosioriski, käyttöolosuhteet ja mahdollisen pintakäsittelyn tarve.
