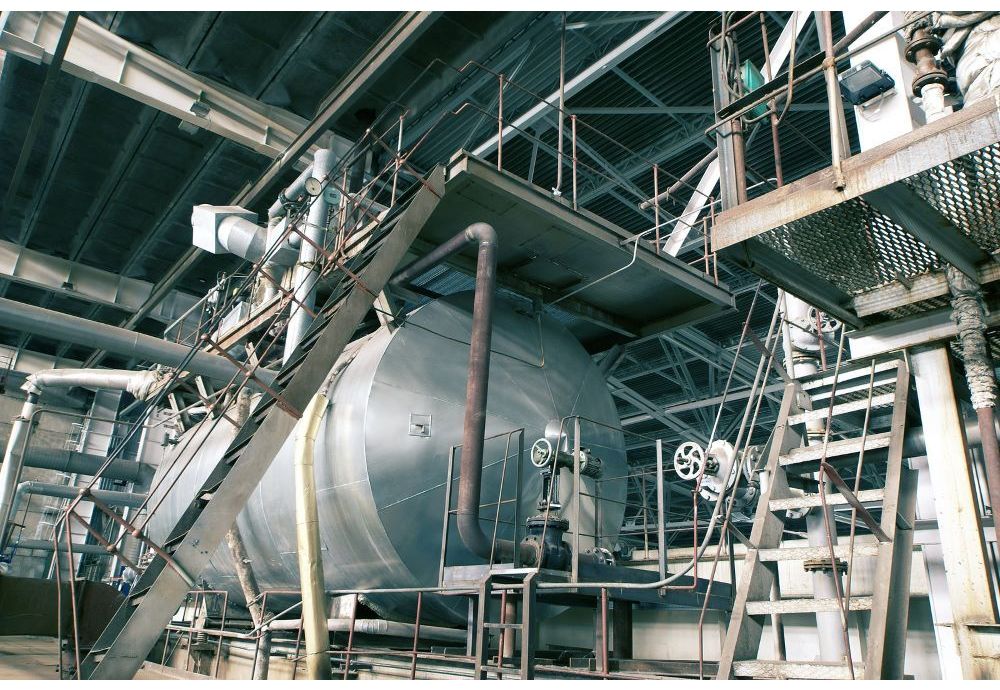

Kattilan tulenkestävä vuoraus on olennainen osa teollisia kattilalaitteistoja. Se tarjoaa tarvittavan lämmöneristyksen ja suojaa kattilan vaippaa korkeilta lämpötiloilta. Tulenkestävät materiaalit on suunniteltu kestämään erittäin korkeita lämpötiloja ja paineita, mikä edistää kattilan tehokasta ja turvallista toimintaa. Kun kattilan sisäseinät vuorataan tulenkestävillä materiaaleilla, lämpötila pysyy tasaisempana ja lämpöhäviöt pienenevät.
Tulenkestävät vuoraukset ovat välttämättömiä monilla aloilla, kuten energiantuotannossa, petrokemianteollisuudessa ja prosessiteollisuudessa. Kattilan suorituskyky riippuu suurelta osin sen tulenkestävän vuorauksen laadusta ja kunnosta. Kattilan pitkän käyttöiän ja hyvän hyötysuhteen varmistamiseksi tulenkestävää vuorausta on huollettava säännöllisesti.
Tässä artikkelissa käsittelemme tulenkestävän vuorauksen merkitystä kattilan suorituskyvylle, vuorauksen vaurioitumisen yleisiä syitä, merkkejä siitä, että kattilan vuoraus tarvitsee uusimista, asiantuntijan vinkkejä vuorauksen korjaamiseen, tulenkestävien materiaalien huollon hyviä käytäntöjä sekä muita aiheeseen liittyviä asioita.
Tulenkestävän vuorauksen merkitys kattilan suorituskyvylle
Tulenkestävällä vuorauksella on keskeinen rooli kattilan hyötysuhteessa ja kokonaisessa suorituskyvyssä. Se toimii esteenä kattilan palotilan ja ympäristön välillä ja varmistaa, että palamisessa syntyvä lämpö pysyy järjestelmän sisällä. Lämmön säilyminen on tarpeen, jotta kattila pystyy tuottamaan höyryä vaaditussa lämpötilassa ja paineessa, mikä parantaa kattilan yleistä hyötysuhdetta.
Eristysominaisuuksiensa lisäksi tulenkestävä vuoraus suojaa kattilan vaippaa ja putkia korkean lämpötilan kaasujen ja palamisen sivutuotteiden syövyttäviltä vaikutuksilta. Ilman oikein toteutettua tulenkestävää vuorausta kattilan rakenteellinen eheys voi heikentyä, mikä voi johtaa kalliisiin korjauksiin tai jopa vakaviin käyttöhäiriöihin.
Hyvin huollettu tulenkestävä vuoraus auttaa myös minimoimaan lämpöhäviöitä, vähentämään energiankulutusta ja pienentämään käyttökustannuksia. Lyhyesti sanottuna tulenkestävä vuoraus on ratkaisevan tärkeä teollisuuskattiloiden turvalliselle, tehokkaalle ja luotettavalle toiminnalle.
Tulenkestävän vuorauksen vaurioitumisen yleiset syyt
Tulenkestävän vuorauksen vaurioituminen voi johtua useista tekijöistä, kuten lämpöshokista, mekaanisista kuormituksista ja kemiallisesta korroosiosta. Yleisimpien vaurioitumissyiden ymmärtäminen on tärkeää kattilalaitteiston tehokkaan kunnossapidon kannalta.
- Lämpörasitus: Nopeat lämpötilanvaihtelut voivat aiheuttaa tulenkestävän materiaalin laajenemista ja kutistumista, mikä johtaa halkeamiin ja lohkeiluun. Tällaisia vaurioita esiintyy usein kattiloissa, joita käynnistetään ja pysäytetään usein.
- Mekaaniset kuormitukset: Fyysiset rasitukset, kuten kattilan käytön aikana syntyvä paine tai ulkoiset iskut, voivat saada tulenkestävän materiaalin irtoamaan tai halkeamaan. Virheellinen asennus tai heikkolaatuisten materiaalien käyttö voi lisätä mekaanista rasitusta entisestään.
- Kemiallinen korroosio: Tietyt kemikaalit, kuten rikki ja alkalit, voivat reagoida tulenkestävien materiaalien kanssa ja aiheuttaa niiden hajoamista. Tämäntyyppinen vaurioituminen on yleisempää kattiloissa, joissa poltetaan runsaasti rikkiä sisältäviä polttoaineita, tai ympäristöissä, joissa alkalipitoisuus on korkea.
Merkkejä siitä, että kattilan vuoraus tarvitsee uusimista
Tulenkestävän vuorauksen vaurioiden varhainen havaitseminen on tärkeää, jotta ongelma ei pääse etenemään ja jotta kattilan tehokas ja turvallinen käyttö voidaan säilyttää. Yleisiä merkkejä siitä, että kattilan vuoraus tarvitsee uusimista, ovat:
- Näkyvät halkeamat tai lohkeilu: Tarkasta tulenkestävä vuoraus näkyvien halkeamien, lohkeilun tai irtonaisen materiaalin varalta. Nämä merkit voivat viitata lämpö- tai mekaaniseen rasitukseen, ja niihin kannattaa puuttua viipymättä.
- Kasvaneet lämpöhäviöt: Jos kattilan lämpöhäviöt kasvavat tai energiankulutus lisääntyy, se voi viitata siihen, että tulenkestävä vuoraus on vaurioitunut ja tarvitsee korjausta.
- Kattilan heikentynyt suorituskyky: Kattilan suorituskyvyn tai hyötysuhteen lasku voi kertoa, ettei tulenkestävä vuoraus pidä lämpöä sisällä oikein ja että vuoraus on uusittava.
- Kattilan toistuvat pysähdykset: Jos kattilassa esiintyy toistuvia pysähdyksiä tai käyttöongelmia, syynä voi olla tulenkestävän vuorauksen vaurioituminen.
Asiantuntijan vinkit tulenkestävän vuorauksen uusimiseen
Vaurioituneen tulenkestävän vuorauksen uusiminen on olennaista kattilan turvallisuuden ja tehokkuuden säilyttämiseksi. Alla on asiantuntijan suosituksia vuorauksen asianmukaiseen korjaamiseen:
- Arvioi vaurion laajuus: Ennen korjausten aloittamista arvioi vaurion laajuus huolellisesti, jotta voit valita oikean uusimismenetelmän.
- Valitse sopiva tulenkestävä materiaali: Kattilatyypille ja käyttöolosuhteille sopivan tulenkestävän materiaalin valinta on ratkaisevaa onnistuneen korjauksen kannalta. Huomioi materiaalia valitessasi esimerkiksi lämpötila, paine ja kemiallinen altistus.
- Noudata oikeita asennusmenetelmiä: Valmistajan ohjeiden ja alan hyvien käytäntöjen noudattaminen tulenkestävän materiaalin asennuksessa on tärkeää, jotta uusitulla vuorauksella on pitkä käyttöikä.
- Varaa riittävästi aikaa kovettumiselle ja kuivumiselle: Tulenkestävän materiaalin oikea kovettuminen ja kuivuminen ovat tarpeen, jotta se saavuttaa parhaat ominaisuutensa. Noudata valmistajan suosituksia kovettumis- ja kuivumisajoista.
Hyvät käytännöt tulenkestävien vuorausten kunnossapidossa
Tulenkestävän vuorauksen säännöllinen kunnossapito on ratkaisevaa kattilan vuorauksen käyttöiän pidentämiseksi ja parhaan mahdollisen suorituskyvyn varmistamiseksi. Alla on hyviä käytäntöjä tulenkestävien materiaalien huoltoon:
- Tee säännöllisiä tarkastuksia: Tarkasta tulenkestävä vuoraus säännöllisesti vaurioiden, kuten halkeamien, lohkeilun tai irtonaisen materiaalin varalta. Varhainen havaitseminen voi auttaa välttämään laajempia korjauksia.
- Seuraa kattilan suorituskykyä: Tarkkaile huolellisesti kattilan käyttöarvoja, kuten hyötysuhdetta, lämpöhäviöitä ja suorituskykyä. Äkilliset muutokset näissä arvoissa voivat viitata tulenkestävän vuorauksen vaurioihin.
- Toimi nopeasti vaurioiden ilmetessä: Jos havaitset merkkejä tulenkestävän vuorauksen vaurioista, järjestä vaurioituneiden alueiden korjaus tai vaihto viipymättä. Korjausten lykkääminen voi johtaa vakavampiin vaurioihin ja suurempiin korjauskustannuksiin.
- Suunnittele säännöllinen huolto: Laadi kattilan vuoraukselle säännöllinen huoltosuunnitelma, johon sisältyvät tarkastukset, puhdistus ja tarvittaessa korjaukset.
Oikean tulenkestävän materiaalin valinta kattilaan
Oikean tulenkestävän materiaalin valinta kattilaan on tärkeää tulenkestävän vuorauksen kestävyyden ja tehokkuuden varmistamiseksi. Tulenkestävää materiaalia valittaessa kannattaa ottaa huomioon seuraavat tekijät:
- Käyttölämpötila: Tulenkestävän materiaalin on kestettävä kattilan suurimmat käyttölämpötilat.
- Puristuslujuus: Valitse tulenkestävä materiaali, jonka lujuus riittää kestämään kattilaan käytön aikana kohdistuvan paineen.
- Kemiallinen kestävyys: Huomioi mahdollinen altistuminen kemiallisille aineille, kuten rikille tai alkaleille, ja valitse tulenkestävä materiaali, joka kestää näitä aineita riittävästi.
- Lämmönjohtavuus: Tulenkestävällä materiaalilla on oltava alhainen lämmönjohtavuus, jotta lämpöhäviöt pienenevät ja kattilan suorituskyky paranee.
Miten tulenkestävän vuorauksen korjaus tehdään
Tulenkestävän vuorauksen korjausprosessi koostuu useista vaiheista, kuten vaurion arvioinnista, materiaalin valinnasta, asennuksesta ja kovettamisesta. Tässä on lyhyt yhteenveto korjausmenettelystä:
- Vaurion arviointi: Tarkasta tulenkestävä vuoraus, määritä vaurion laajuus ja tunnista sen syy.
- Materiaalin valinta: Valitse sopiva tulenkestävä materiaali kattilatyypin, käyttöolosuhteiden ja korjauksen erityisvaatimusten perusteella.
- Asennus: Poista vaurioituneet tulenkestävät materiaalit ja noudata valmistajan ohjeita uuden tulenkestävän materiaalin asennuksessa.
- Kovettuminen ja kuivuminen: Ennen kuin kattila otetaan takaisin käyttöön, anna tulenkestävän materiaalin kovettua ja kuivua valmistajan suositusten mukaisesti.
Ohjeet suurten, puoliteollisten ja teollisuuskattiloiden korjaamiseen ja uudelleenvuoraukseen
Kun korjaat tai vuoraat uudelleen suuria, puoliteollisia tai teollisuuskattiloita, noudata alla olevia ohjeita. Tämä opas keskittyy kolmeen tiettyyn osaan: poltinlohkoihin, oviin ja tavallisiin korjauksiin.
Poltinlohkot:
Poltinlohko on polttimen ympärillä oleva alue, jossa poltin toimii kaasulla tai polttoöljyllä. Tämän alueen korkeiden lämpötilojen vuoksi tietyt menettelyt on tarpeen noudattaa, vaikka ympäristön lämpötila olisi suhteellisen matala, noin 1 000 °C. Uusien poltinlohkojen valmistukseen suosittelemme käyttämään tulenkestävää valubetonia 1600 °C. Tarvitset puusta, metallista tai lasikuidusta valmistetun muotin.
- Puhdista muotti ja levitä kasviöljyä sen sisäpinnoille, jotta lohko on myöhemmin helpompi irrottaa.
- Sekoita ämpärissä ohjeen mukainen määrä vettä tulenkestävän betoniseoksen kanssa ja käytä porakoneeseen kiinnitettävää sekoitinta massan tasaiseksi sekoittamiseen.
- Siirrä materiaali muottiin muurauskauhalla ja tiivistä se mahdollisimman hyvin. Jos käytettävissä on tärytys, hyödynnä sitä tiivistämisen tehostamiseksi.
- Kun muotti on täytetty, peitä se muovikalvolla ja anna kovettua yön yli.
- Poista kalvo seuraavana päivänä ja jätä lohko muottiin vielä yhdeksi tai kahdeksi päiväksi ennen muotista irrottamista.
- Säilytä lohkoa huoneenlämmössä (noin 20 °C) vähintään 3 päivän ajan.
- Kun tämä menettely on tehty, asenna lohko ja ota se käyttöön. Pidä polttimen liekki matalana ensimmäisten käyttötuntien ajan, jotta kosteus pääsee haihtumaan.
Kattilan ovet:
Kattilan ovien, jotka ovat yleensä pyöreitä, vuoraus voidaan uusia seuraavien vaiheiden mukaisesti:
- Määritä tarvittavan materiaalin määrä. Suosittelemme käyttämään tulenkestävää valubetonia 1600 °C. Pyöreiden ovien tarvittavan tilavuuden laskemiseksi kuutiometreinä käytä seuraavaa laskuria: tilavuuslaskuri .
- Huomautus: Käytännössä tarvittava materiaalimäärä voi vaihdella esimerkiksi materiaalin viistettyjen reunojen vuoksi.
- Lisäsuojaksi erittäin vaativissa ja voimakkaasti kuluttavissa ympäristöissä voidaan lisätä noin 25 mm pitkiä ruostumattomasta teräksestä valmistettuja kuituja, jotka auttavat kompensoimaan lämpölaajenemista. Suositeltu määrä on 2 painoprosenttia. Lasketulla tilavuudella tämä vastaa noin 1,5 kilogrammaa.
- Irrota ovi kattilasta ja aseta se vaakasuoraan sopivalle työskentelyalustalle. Tämä parantaa pääsyä käsiksi vuorauksen aikana.
- Jotta tulenkestävä materiaali tarttuu oven pystysuoraan metallipintaan, hitsaa oveen T-muotoisia ankkureita (jos niitä ei ole jo asennettu) ja levitä niihin bitumipinnoite. Tulenkestävä materiaali kovettuu ankkureiden ympärille ja pitää materiaalin tehokkaasti paikallaan. Kun bitumi palaa pois, syntyy pieni välys, joka mahdollistaa metallisen ankkurin lämpölaajenemisen ilman, että ympäröivä materiaali halkeaa.
Yhteenveto: kattilan hyötysuhteen parantaminen tulenkestävän vuorauksen uusimisella
Yhteenvetona voidaan todeta, että tulenkestävän vuorauksen oikea kunnossapito ja uusiminen ovat olennaisia kattilan turvallisuuden, tehokkuuden ja pitkän käyttöiän kannalta. Kun ymmärrät tulenkestävän vuorauksen merkityksen, osaat tunnistaa vaurioiden merkit ja noudatat asiantuntijoiden korjaus- ja huoltosuosituksia, voit parantaa kattilan suorituskykyä merkittävästi ja vähentää energiankulutusta.
